ВЫПРЯМИТЕЛИ С ТРАНЗИСТОРНЫМИ СТАБИЛИЗАТОРАМИ ДЛЯ ПИТАНИЯ ПЕРЕНОСНЫХ И ПОРТАТИВНЫХ РАДИОПРИЕМНИКОВ



Блок питания на 9 В, 150 мА

 Эта приставка предназначена для питания напряжением 9 В радиоприемников различных типов, а также других устройств, потребляющих ток до 150 мА. Схема блока питания представлена на рис. 52. Он содержит понижающий трансформатор Tpl, выпрямительный мост на диодах Д1Д4 и транзисторный стабилизатор последовательного типа, представляющий собой эмиттерный повторитель, в котором опорное напряжение на базе транзистора задается стабилитроном Д5.

Остановимся на отдельных элементах схемы. Силовой трансформатор Tpl позволяет получить требуемое переменное напряжение на входе выпрямительного моста и исключает гальваническую связь между цепью нагрузки приставки и сетью переменного тока. Электростатический экран между обмотками I и II трансформатора ослабляет помехи, проникающие в нагрузку из сети переменного тока. С этой же целью первичная обмотка I зашунти-рована конденсатором С1. Неоновая лампа Л1 индицирует включение устройства в сеть. Конденсаторы С2 и СЗ включены для уменьшения уровня пульсаций переменного напряжения на нагрузке.

Рис. 52. Схема блока питания на 9В, 150 мА

 Стабилизатор напряжения обеспечивает на выходе стабильное напряжение в условиях изменений сопротивления нагрузки и колебаний сетевого напряжения. Работа стабилизатора основана на автоматическом изменении сопротивления регулирующего элемента — транзистора Т1, включенного последовательно с нагрузкой, и в упрощенном виде сводится к следующему.

Напряжение между эмиттером и базой транзистора 77 равно алгебраической сумме напряжений на стабилитроне ДЗ и нагрузке, включенной между гнездами Гн1 и Гн2. Если, например, напряжение сети увеличивается (или ток нагрузки уменьшается), то выходное напряжение стабилизатора будет стремиться к увеличению. Это приведет к уменьшению отрицательного напряжения смещения на базе транзистора 77, увеличению сопротивления участка эмиттер — коллектор транзистора Т1 и падения напряжения на нем, и, в конечном итоге, к уменьшению напряжения на выходе стабилизатора, восстановлению его прежнего значения, близкого к опорному напряжению. Аналогично в случае уменьшения напряжения сети или увеличения тока нагрузки напряжение на регулирующем транзисторе уменьшится, а напряжение на выходе стабилизатора практически останется постоянным. В таком стабилизаторе номинальная величина напряжения на нагрузке равна напряжению на стабилитроне Д5 за вычетом падения напряжения на переходе эмиттер — база транзистора (примерно 0,25 В), а ток нагрузки может быть в h21э+1 раз больше, чем предельно допустимое значение тока стабилитрона Д5.

При изготовлении описанной приставки можно использовать резисторы типа МЛТ, электролитические конденсаторы типа К50-6, переключатель ТВ2-1, а также транзисторы типов П201, П213 или П214 любой группы. Стабилитрон Д809 можно заменить близким по напряжению стабилизации прибором Д814Б.

Трансформатор Tp1 изготовлен на сердечнике Ш9, набор 31 мм. Секция 1 — 2 первичной обмотки содержит 1796 витков провода ПЭВ-1 0,12, а секция 2 — 3 содержит М54 витка того же провода. Вторичная обмотка состоит ез 240 витков провода ПЭВ-1 0,27 с отводом от 160-го витка (секция 6 — 5 обмотки). Экранирующую обмотку выполняют из одного слоя провода ПЭВ-1 0,2.

Приставку собирают на плате размером 134X80 мм из гетинакса толщиной 1,5 мм и заключают в металлический корпус.

Налаживание такой приставки затруднений не вызывает. Прежде всего следует- проверить правильность монтажа. Включив приставку, измеряют напряжение на выходе, которое должно быть близко к 9 В. Если оно значительно отличается от указанной величины, то надо заменить стабилитрон (разброс напряжения стабилизации Vст у стабилитрона Д809 лежит в пределах 8 — 9,5 В). Далее в цепь стабилитрона Д5 включают миллиамперметр и подбирают сопротивление резистора R2 таким, чтобы ток через стабилитрон был близок к 20 мА. При нормальной работе устройства напряжение на его выходе остается практически постоянным, если ток нагрузки не превышает 150 — 170 мА. Такую приставку можно приспособить для питания радиоприемников, работающих от источников тока с напряжением порядка 6 В («Спорт-2», «Сокол-4», «Орбита» и др.). Для этого необходимо стабилитрон Д5 заменить приборов с соответствующим напряжением стабилизации, например, КС156А (уст = 5,6±0,6 В) или КС162А (FCT = 6,2±0,4 В); выпрямительный мост Д1Д4 надо подключить к выводам 5 — 6 вторичной обмотки трансформатора Tpl и подбором сопротивления резистором R2 установить ток через стабилитрон 30 или 15 мА соответственно.



Блок питания на 9 В, 40 мА



На рис, 53 приведена принципиальная схема блока . питания, рекомендуемого для работы с приемниками типа «ВЭФ-12», «ВЭФ-Спидола-10» и км подобным. Такой блок питания может быть использован и с другими приемниками, потребляющими ток до 40 мА при напряжении 9 В.

Рис. 53. Схема блока питания на 9 В, 40 мА

Устройство отличается простотой схемы, обеспечивает необходимую стабильность питающего напряжения и, кроме того, выполняет функции переключателя «батарея — сеть».

Выпрямитель собран по однополупериодной схеме на диоде Д1. На выходе выпрямителя включен фильтрующий конденсатор С1. Транзисторный стабилизатор напряжения содержит стабилитрон Д2 (на схеме не обозначен), резистор R1 и регулирующий транзистор 77.

Для автоматического переключения «батарея — сеть» последовательно с батареей Б1, от которой питается приемник, включен диод ДЗ. Этот диод исключает заряд батареи при включенном блоке питания. В этом устройстве выходное напряжение стабилизатора должно обязательно превышать напряжение батареи Б1 на 0,2 — 0,5 В. Тогда при выключении блока питания в сеть диод ДЗ запирается, отключая батарею Б1, и питание приемника осуществляется выходным напряжением стабилизатора через сочлененные гнезда Гн1 и Гн2. Указанное условие выполняется достаточно просто — подбором соответствующего экземпляра стабилитрона Д2, поскольку напряжение стабилизации стабилитронов Д810 составляет 9 ±0,75 В.

Наличие диода ДЗ несколько увеличивает внутреннее сопротивление батареи, что может явиться причиной возникновения паразитных обратных связей через батарею Б1 при выключенном блоке. Для устранения этого недостатка в приемнике установлен дополнительный электролитический конденсатор С2, шунтирующий батарею Б1 и диод ДЗ.

При изготовлении описанного блока питания можно использовать диоды типов Д7 или Д226 любой группы, стабилитроны Д810, Д814В, транзисторы типов П601БИ, П602АИ, ГТ403 или другие средней мощности. Применение транзисторов средней мощности (а не маломощных, таких как МП25 или МП26) позволяет кратковременно включать освещение шкалы приемника.

Трансформатор Tpl выполнен на сердечнике Ш12 с набором 18 мм. Его первичная обмотка содержит 3600 витков провода ПЭЛ-1 0,08, а вторичная обмотка — 156 витков провода ПЭЛ-1 0,2. Экранную обмотку образует один слой провода ПЭЛ-1 0,2.

Блок собран на печатной плате из гетинакса размером 57X90 мм. Здесь располагают все детали, за исключением диода ДЗ и конденсатора С2. Смонтированную плату устанавливают в корпус размером 60X93X35 мм, изготовленный из пластмассы (желательно того же цвета, что и съемная задняя стенка приемника) толщиной 1,5 мм. Блок питания крепится на задней стенке приемника с помощью фиксирующих болтов. Соединение блока с приемником производится с помощью специальной вилки из комплекта приемника. Эта вилка включается в гнезда, имеющиеся в колодке для подключения внешнего -источника питания (на задней стенке приемника для этой колодки имеется специальный вырез).

Включение блока питания в сеть переменного тока осуществляется с помощью шнура, заканчивающегося гнездовой частью разъема. Штыревая часть разъема укреплена на корпусе питающего блока. В случае необходимости блок может быть легко снят с приемника.

Если при монтаже не допущено ошибок и все детали исправны, описанный блок питания сразу начинает работать. Налаживание сводится к подбору стабилитрона, обеспечивающего на выходе стабилизатора напряжение, равное 9 — 9,2 В, и к установке тока через стабилитрон Д2 (24 мА для стабилитрона типа Д810 и 20 мА — для Д814В) путем уточнения номинала резистора R1.

Рис. 54, а. Принципиальная схема питающего блока с защитой от КЗ

Более чем двухлетняя эксплуатация такого блока питания с приемников «ВЭФ-12» показала, что реальный срок службы внутренней батареи значительно удлиняется, так как ее энергия в стационарных условиях не расходуется.



Блок питания с защитой от коротких замыканий на 2 — 12 В, 400 мА

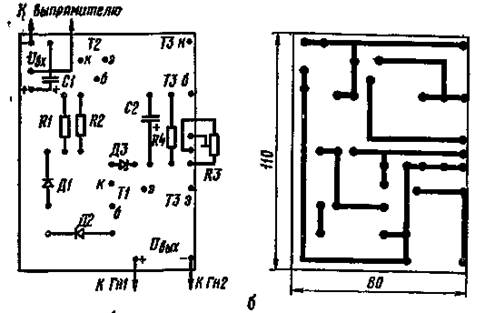

Рис. 54, б. Расположение деталей на плате питающего блока и рисунок печатного монтажа

Транзисторные стабилизаторы напряжения с последовательным включением регулирующего транзистора (см. рис. 51 — 53) весьма чувствительны к перегрузкам по выходному току и особенно к коротким замыканиям (КЗ) нагрузки. При КЗ на базу регулирующего транзистора подается открывающее напряжение, достигающее по величине опорного напряжения. В результате КЗ сопротивление регулирующего транзистора резко уменьшается, а его коллекторный ток существенно увеличивается. Обычно в таких условиях регулирующий транзистор (особенно если он работает в режиме, близком к предельно допустимому) выходит из строя в течение нескольких миллисекунд.

Казалось бы, для защиты транзистора в подобных ситуациях можно использовать плавкий предохранитель, рассчитанный так, чтобы при возникновении опасной перегрузки он расплавился раньше, чем выйдет из строя транзистор. Однако плавкие предохранители весьма инерционны и потому не могут обеспечить надежной защиты.

В современных -блоках питания, содержащих стабилизаторы с последовательным включением регулирующего транзистора применяют устройства защиты, исключающие повреждение регулирующего транзистора при токовых перегрузках.

На рис. 54 приведена схема блока питания с устройством защиты от КЗ, предложенная радиолюбителем Ю. Ахтямовым. Такой блок обеспечивает формирование стабилизированного напряжения, значение которого с помощью подстроечного резистора R3 может устанавливаться в пределах от 2 до 12В. Предельный ток нагрузки этого устройства составляет 400 мА. Поскольку подобная схема стабилизатора уже рассматривалась выше, остановимся на принципе работы узла защиты регулирующего транзистора ТЗ при токовых перегрузках.

В узел защиты входят: транзистор 77, диоды Д1 и Д2 и резистор RL Совместно с резистором R1 диоды Д1, Д2, работающие в качестве стабилизаторов, образуют параметрический стабилизатор с выходным напряжением 1,7 В. Результирующее напряжение между базой и эмиттером транзистора Tlt равное алгебраической сумме выходного напряжения блока питания и напряжения на диодах Д1 и Д2, в рабочем режиме закрывает транзистор 77. Поэтому в рабочем режиме на базу транзистора Т2 с переменного резистора R3 поступает опорное напряжение, которое задается стабилитроном ДЗ.

При коротком замыкании в цепи нагрузки эмиттер транзистрра 77 оказывается соединенным с общим проводом устройства, а на базу этого транзистора подается отрицательное напряжение с диодов Д1 и Д2. Транзистор 77, таким образом, открывается и шунтирует стабилитрон ДЗ; напряжение на коллекторе транзистора 77 резко уменьшается. При этом уменьшается также отрицательное напряжение на базе транзистора Т2 и составной регулирующий транзистор (Т2, ТЗ) стабилизатора практически закрывается: сопротивление участка эмиттер — коллектор транзистора ТЗ резко увеличивается. Таким образом, ток короткого замыкания окажется ограниченным, и выход из строя транзистора ТЗ будет предотвращен.

Как только КЗ в цепи нагрузки будет ликвидировано, транзистор 77 вновь закроется, и работоспособность блока питания автоматически восстановится.

При повторении устройства рис: 54 можно использовать диоды типов Д7 или Д226 (Д4 — Д7) любой группы, а также Д104, Д223А (Д1 и Д2). Первичная об-мотка I трансформатора Tpl содержит 1210 (в секции Iа) и 910 (секция 16) витков провода ПЭЛ-1 0,17; вторичная обмотка II — 180 витков такого же провода, диаметр 0,49; экранирующая обмотка состоит из одного слоя провода ПЭЛ-1 0,2. Сердечник набран из пластин Ш18, толщина набора 30 мм.

Рис. 55. Схема блока питания на 4,5; 6,0; 7,5; 9,0 и 12 В (нагрузка до 350 мА) с защитой от перегрузок

 Транзистор ТЗ устанавливают на радиатрре с общей охлаждающей поверхностью порядка 200 см2. Остальные детали стабилизатора напряжения монтируют на плате из текстолита толщиной 2 мм. Соединительные проводники желательно выполнить печатным способом, как показано на рис. 54, б. Диоды Д4 Д7 и переменный резистор R3 устанавливают на отдельной плате из гетинакса, которая крепится к корпусу блока питания.



Блок питания с защитой от перегрузок на фиксированные напряжения 4,5; 6,0; 7,5; 9,0 и 12 В при токе нагрузки до 350 мА.

Для питания промышленной и самодельной радиоаппаратуры от сети переменного тока в стационарных условиях, а также для проведения экспериментальных работ необходим блок питания, который обеспечивал бы на выходе различные стабилизированные напряжения при достаточном токе нагрузки. Этим условиям удовлетворяет блок питания (БП), принципиальная схема которого приведена на рис. 55, а. На выходе такого блока можно получать фиксированные стабилизированные напряжения, равные 4,5; 6,0; 7,5; 9,0 и 12 В, при токе нагрузки до 350 мА. Незначительной перестройкой схемы блока можно добиться плавного изменения выходного напряжения в пределах от 2 до 12 В при том же токе нагрузки.

Питание блока осуществляется от сети переменного тока напряжением 220 или 127 В.

БП состоит из двухполупериодного выпрямителя, смонтированного по мостовой схеме на диодах Д1 Д4 с емкостным фильтром СЗ на выходе, и транзисторного параметрического стабилизатора, выполненного на составном транзисторе Т1, Т2 и стабилитроне Д6. Составной транзистор работает в режиме эмиттерного повторителя. Его нагрузка подключена к выходу БП — разъему Гн1.

Резистор R1 и стабилитрон Д6 образуют диодный параметрический стабилизатор напряжения. Опорное напряжение со стабилитрона Д6 поступает на делитель напряжения, образованный подстроечным резистором R2, одним из резисторов R3 R6 и резистором R7. Положения переключателя В2 соответствуют различным значениям опорного напряжения, поступающего на вход составного эмиттерного повторителя (на базу транзистора 77) и, следовательно, формирующего на выходе БП нужное напряжение нагрузки — на разъеме Гн1, которое отличается от опорного на величину падения напряжения на эмиттерно-базовых переходах транзисторов 77 и Т2.

Принцип работы подобного стабилизатора, по существу, подобен рассмотренному на рис. 50 и 51. При изменении напряжения на нагрузке БП изменяется смещение на базе транзистора 77, который управляет смещением базы регулирующего транзистора Т2 таким образом, чтобы выходное напряжение на нагрузке восстанавливалось до прежнего значения, близкого к опорному напряжению на резисторе R7 (за счет изменения сопротивления участка эмиттер — коллектор транзистора T2t включенного последовательно с нагрузкой).

Фильтрующие конденсаторы СЗ и С4 уменьшают коэффициент пульсаций на выходе стабилизатора. Конденсаторы С1, С2, шунтирующие отдельные секции первичной обмотки трансформатора, ослабляют помехи, проникающие из сети переменного тока в цени нагрузки. Этой же цели служит электростатический экран в силовом трансформаторе Tpl между первичной и остальными обмотками.

Для предотвращения выхода из строя регулирующего транзистора Т2 при коротких замыканиях на выходе или при увеличении силы тока нагрузки сверх допустимого БП снабжен электронной схемой защиты, включающей транзистор ТЗ, стабилитрон Д5 и резисторы R11 и R10.

Работает узел защиты следующим образом. Через резистор R11 протекает весь ток нагрузки и на нем создается падение напряжения, которое подается на базу транзистора ТЗ (полярность напряжения показана на схеме). Напряжение на эмиттере транзистора ТЗ стабилизировано стабилитроном Д5, включенным в прямом направлении. Таким образом, между базой и эмиттером транзистора ТЗ действует разность напряжений, которая зависит от протекающего через резистор R11 тока. Если падение напряжения на резисторе R11 меньше прямого напряжения на стабилитроне Д5, транзистор ТЗ закрыт и система защиты бездействует. Когда же ток нагрузки превысит допустимый, напряжение на резисторе R11 станет больше напряжения на стабилитроне Д5, транзистор ТЗ откроется, шунтируя стабилитрон Д6, напряжение на котором довольно резко упадет. Благодаря этому ток через регулирующий транзистор Т2 ограничится и напряжения на выходе БП практически не будет. После устранения причин превышения допустимого тока или короткого замыкания на выходе БП вновь появится стабилизированное напряжение, определяемое положением переключателя В2. Порог срабатывания системы защиты устанавливается подбором сопротивления резистора R11.

При изготовлении подобного блока можно использовать транзисторы МП40, МП40А, МП41А, МП42А (Т1, Т3) со статическим коэффициентом передачи тока 50 — 60; транзисторы П214, П214А, П215 и им подобные (Т2); диоды Д226А, Д226Е, Д7А, Д7Б и другие (Д1 — Д4); стабилитроны Д808 — Д813 (Д5). Стабилитрон Д5 можно заменить также любым кремниевым диодом, например серии Д226. Все постоянные резисторы — МЛТ, подстроечный резистор — СП — 1, электролитические конденсаторы — К50-6. Переключатель В2 малогабаритный ПМ на 10 положений и одно направление (из десяти положений используется в БП только пять). Вместо га-летного переключателя можно взять и клавишный, с шестью клавишами. Одна клавиша (В1) для включения сети должна быть с независимым включением, остальные — с зависимым. При использовании клавишного переключателя с шестью клавишами отдельный переключатель В1 не нужен.

Силовой трансформатор Tpl выполнен на сердечнике УШ16, набор 24 см. Секция la содержит 1402 витка провода ПЭВ-1 0,15, секция I6 — 1028 витков того же провода. Обмотка II содержит 210 витков ПЭВ-1 0,47, обмотка III — 60 витков ПЭВ-1 0,13. Роль электростатического экрана между сетевой и остальными обмотками выполняет один слой провода ПЭВ-1 0,15.

Один-два слоя тонкой вощеной бумаги могут служить изолирующей прокладкой между обмотками трансформатора и его электростатическим экраном.

В качестве трансформатора питания для этого БП подойдет также любой трансформатор от лампового приемника третьего класса с небольшой переделкой: следует увеличить в три раза количество витков обмотки накала (6,3 В), а остальные обмотки, кроме сетевой, удалить. Без переделок можно использовать силовые трансформаторы от транзисторных магнитофонов «Романтик», «Яуза-20» и им подобным.

Конструкция БП может быть самой разнообразной. Ее габариты определяются в основном типами используемого переключателя и трансформатора питания. В данном случае транзистор Т2 был4 установлен на универсальном литом ребристом радиаторе с эффективной площадью поверхности 300 см2. Такой радиатор позволил без перегрева транзистора нагрузить БП током, значительно превышающим 350 мА. Максимальная сила тока нагрузки лимитировалась параметрами трансформатора Tpl.

Если все детали заведомо проверены на исправность и при монтаже не допущено ошибок, налаживание БП производят в такой последовательности. От схемы отключают транзистор ТЗ. Включив БП в сеть, убеждаются в наличии напряжения на выходе выпрямителя (СЗ). Затем с помощью миллиамперметра подбором резистора Rt устанавливают ток.в цепи стабилитрона Д6, равным 15 — 20 мА, и вольтметром проверяют напряжение на стабилитроне. Если оно окажется ниже 12,6 В, стабилитрон заменяют другим (отдельные образцы стабилитронов могут иметь разброс по напряжению стабилизации от 11,5 до 14 В) и заново устанавливают ток в его цепи.

Значительный разброс напряжений стабилизации стабилитронов обусловливает необходимость подбора сопротивлений резисторов R3 R6. Эту операцию производят следующим образом. Установив переключатель В2 в положение «12 В», к выходу БП — разъему Гн1 подключают контрольный вольтметр и регулировкой подстроечного резистора R2 устанавливают на выходе напряжение 12 В. Затем переключатель ставят в поло--жение «9 В» и подбором резистора R3 добиваются получения на выходе 9 В. Аналогично при установке напряжений 7,5; 6,0 и 4,5 В подбирают соответствующие им сопротивления резисторов R4, R5 и R6. Следует учесть, что при подборе резисторов R3 R6 нельзя изменять положение движка установочного резистора R2.

Добившись необходимых значений фиксированных напряжений на выходе БП и проверив его работу под нагрузкой, подключают транзистор ТЗ, увеличивают ток нагрузки до 350 мА и подбором сопротивления резистора R11 добиваются, - чтобы система защиты надежно сработала, о чем судят по резкому снижению напряжения на выходе БП или тока в нагрузке.

При желании иметь на выходе БП плавно изменяющееся напряжение, в устройстве производят следующие изменения. Элементы делителя — переключатель В2 и резисторы R2 R7 исключают, параллельно стабилитрону Д6 включают переменный резистор сопротивлением 3,3 кОм рис. 55, б), а его движок (точка «в») соединяют с базой транзистора Т1 (точкой «в»). С помощью такого переменного резистора R можно плавно изменять значение выходного напряжения БП в пределах 2 — 12 В (отклонения возможны за счет начального сопротивления переменного резистора R и напряжения стабилитрона Д6).

Для удобства работы с таким блоком резистор R должен быть группы «А» (с линейной зависимостью изменения сопротивления от угла поворота движка) и иметь указатель, а также шкалу, проградуированную в значениях выходного напряжения.



Блок питания с защитой от перегрузок на в, 9, 12 или 6 — 12 В



Широкое распространение получили блоки питания с транзисторными стабилизаторами напряжения, содержащими усилители сигнала обратной связи. Подобные стабилизаторы, которые принято называть компенсационными, имеют малое выходное сопротивление и позволяют получить на выходе блока напряжение, превышающее опорное напряжение. Следует также отметить, что относительно простые по схемотехнике компенсационные стабилизаторы напряжения тем не менее способны обеспечивать высокие значения коэффициента стабилизации.

На рис. 56 приведена схема блока стабилизированного питания, которая была описана в ряде зарубежных журналов. При использовании электрорадиоэлементов, номинальные значения которых соответствуют данным, указанным в табл. 9. Этот блок позволяет получить различные значения питающих напряжений и допустимых выходных токов.

Как видно из принципиальной схемы, выпрямитель устройства выполнен на диодах Д1 Д4 по мостовой схеме с фильтрующим конденсатором С1 на выходе. Стабилизатор напряжения состоит из регулирующего транзистора Т2, транзистора Т1 усилителя обратной связи, стабилитрона Д5, диода Д6, резисторов Rl R6 и конденсатора С2.

Опорное напряжение формируется стабилитроном Д5, включенным в цепь эмиттера транзистора 77. Требуемое значение тока стабилизации устанавливается подбором сопротивления резистора R5. Режим работы регулирующего транзистора Т2 задается напряжением на его базе, поступающим через резисторы R1 и R2. Включенные в цепь коллектора транзистора 77 эти резисторы являются одновременно нагрузкой усилительного каскада. Конденсатор С2 предназначен для уменьшения уровня пульсаций напряжения на выходе устройства. Переменный резистор R3 позволяет устанавливать требуемые значения выходного напряжения. Диод Д6 совместно с рези-бтором R6 защищает регулирующий транзистор Т2 от повреждения в случаях короткого замыкания, или токовых перегрузок. Стабилизатор напряжения работает следующим образом.

Режим работы транзистора 77 определяется алгебраической суммой напряжения между точками «а б» и опорного напряжения на стабилитроне Д5. При увеличении напряжения на входе выпрямителя (~V1) или при уменьшении тока нагрузки напряжение на выходе стабилизатора (V2) будет стремиться увеличиться. Это приведет к увеличению отрицательного потенциала на базе транзистора 77, к росту его коллекторного тока и к соответствующему увеличению падения напряжения на резисторах R1 и R2. В результате этого напряжение на коллекторе транзистора 11 (т. е. напряжение смещения на базе транзистора Т2) уменьшится и сопротивление регулирующего транзистора Т2 возрастет. Падение напряжения на транзисторе Т2 увеличится, а выходное напряжение Vz останется практически неизменным.

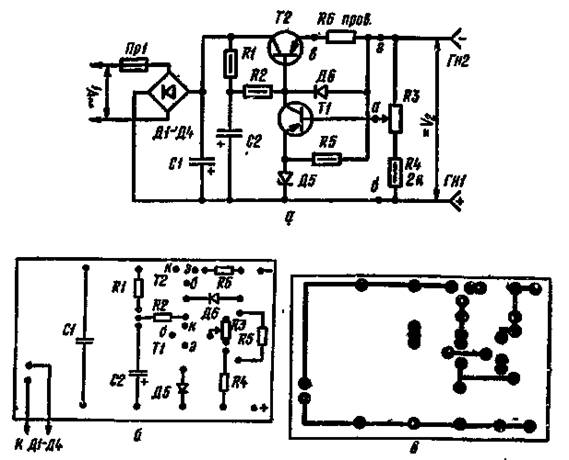

Рис. 56. Блок питания:

а — принципиальная схема; б — расположение деталей на плате блока пита-» ния; в — рисунок печатного монтажа



Таблица 9

Данные стабилизированного выпрямителя

Напряжение на выходе выпрямителя, В

U1

Эыходное напряжение, В (U2)





Максимальная сила тока нагрузки, мА (Iн )





Номинальное значение элемента по схеме рис. 56, а .

Rl=R2i Ом

R3t Ом

R5, кОм

R6, Ом

С1, мкФ

С2, мкФ

10

6

250

1000

270

2,0

1,0

2000

30

10

6

1000

150

270

5,1

0,5

5000

100

15

9

200

1000

270

2,0

1,0

2000

30

14

9

750

330

270

5,1

0,5

5000 .

100

17

12

200

1500

270

2,0

1,0

2000

30

16

12

700

510

270

5,1

0,5

5000

100

19

6 — 12

250

1500

470

2,0

1,0

2000

30

16

6 — 12

700

510

470

5,1

0,5

5000

100



При увеличении же тока нагрузки или уменьшении напряжения на входе выпрямителя отрицательное напряжение на базе транзистора Т1 и, следовательно, его коллекторный ток уменьшатся, отрицательное напряжение .на базе транзистора Т2 увеличится, а сопротивление этого транзистора и падение напряжения на нем уменьшатся, что приведет, в свою очередь, к увеличению напряжения на выходе стабилизатора до прежней величины.

Для защиты регулирующего транзистора Т2 от перегрузки используется диод Д6 и резистор R6. С увеличением нагрузки на стабилизатор падение напряжения на резисторе R6 (точки «г», «в») увеличивается, а следовательно, увеличивается напряжение, приложенное к диоду Щ6. Когда оно превысит значение, при котором откроется кремниевый диод Д6 (он используется в-качестве порогового элемента), его сопротивление в прямом направлении резко упадет и ток в цепи эмиттер — база транзистора Т2 уменьшится. Это приведет к практически полному закрыванию регулирующего транзистора Т2 и ограничению тока через него.

Значение тока нагрузки, при котором срабатывает узел защиты, определяется в основном величиной сопротивления резистора R6.

Для изготовления этого блока питания можно использовать силовой трансформатор от любого лампового приемника или магнитофона, подвергнув его предварительно несложной доработке. Все обмотки трансформатора, кроме сетевой, удаляются. Предварительно определяют число витков nн обмотки накала ламп, рассчитанной на напряжение Vн (обычно 6,3 В). Затем выполняют вторичную обмотку, число витков которой рассчитывают по формуле

n2 = nнV1/Vн

где Vl — требуемое значение напряжения на входе выпрямителя, определенное по табл. 9.

Диаметр провода вторичной обмотки выбирают в зависимости от требуемого максимального тока нагрузки:

0,41 мм для Iн=200-250 мА; 0,67 м для Iн=700-750 мА и 0,77 мм для Iн= 1000 мА.

В устройстве можно применить транзисторы типов МП25,МП25А, МП25Б (77),атакжеП213,П214, ГТ403А, ГТ403Б, П210 и другие. При выборе типа регулирующего транзистора (Т2) необходимо следить, чтобы допустимое постоянное напряжение между коллектором и эмиттером транзистора превышало напряжение на входе стабилизатора (Vi), а допустимый ток -коллектора Т2 в несколько раз превышал ток нагрузки (максимально допустимый) стабилизатора.

Диоды Д1 Д4 применяются типов Д7Б или Д226Д при Iн=300 мА и Д302 при Iн=700-1000 мА, а диод Д6 — типа Д242 или Д231. Для стабилизации напряжения в цепи эмиттера транзистора Т1 применяют стабилитрон (Д5), тип которого определяется требуемым выходным напряжением устройства: KCI33A при F2=6 В и V2=б — 12 В; КС168А при V2=9 В и Д808 или Д814Д при V2 = 12 В.

Стабилизатор напряжения монтируют на печатной плате, выполненной из фольгированного гетинакса толщиной 2 мм. Размеры платы определяются типом используемых деталей, конструкцией радиатора и т. п. Для уменьшения габаритных размеров устройства транзистор Т2 целесообразнее устанавливать вне печатной платы. Диоды Д1 Д4 устанавливают на отдельной плате.

Вид печатной платы и размещение на ней деталей стабилизатора напряжения представлены на рис. 56, б, в.

Порядок налаживания аналогичных блоков питания уже рассматривался выше. Следует лишь учесть, что рекомендованные отечественные транзисторы и диоды являются лишь приближенными аналогами зарубежных полупроводниковых приборов. Поэтому в процессе на--лаживания устройства возможно потребуется изменение номиналов отдельных резисторов. По указанным причинам повторение этого блока питания автор рекомендует радиолюбителям, уже имеющим опыт в изготовлении более простых питающих устройств.



И.И.Андрианов
