ПЕРЕКЛЮЧАТЕЛИ «БАТАРЕЯ — СЕТЬ»

 Эти устройства автоматически подключают к приемнику автономные источники напряжения (батареи или аккумуляторы), когда сетевое питающее устройство, ог которого работает приемник в стационарных условиях, отключают от сети переменного тока. Применение подобных переключателей создает определенные удобства при эксплуатации приемников, так как перевод последних на питание от сети или внутренних источников значительно упрощается.

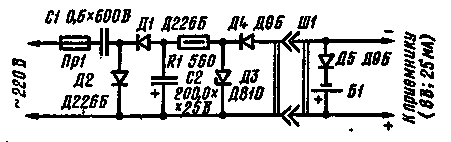

На рис. 50 приведена принципиальная схема переключателя «батарея — сеть», предложенного радиолюбителем В. Аксеновым. Он включается в сеть переменного тока напряжением 220 В и обеспечивает на выходе стабилизированное напряжение примерно 8 В с током до 25 мА.

Переключатель содержит выпрямитель и стабилизатор напряжения. Выпрямитель собран на диодах Д1 и Д2 по однополупериодной схеме удвоения напряжения. Конденсатор С1 выполняет здесь функции реактивного ограничителя тока, а конденсатор С2 сглаживает пульсации на выходе выпрямителя. Резистор R1 и стабилитрон ДЗ образуют диодный параметрический стабилизатор напряжения. Диод Д4 исключает разряд батареи Б1 приемника через обратное сопротивление стабилитрона при отключении переключателя от сети, а диод Д5 исключает возможность выхода приемника из строя в случае неправильного включения батареи Б1.

При налаживании переключателя (см. рис. 50) подбирают такое сопротивление резистора R1, чтобы при номинальном напряжении сети и отсутствии нагрузки ток через стабилитрон на 10 — 15 % превышал предельно допустимое (для примененного типа стабилитрона) значение (около 30 мА). Надо помнить, что в таком режиме стабилитрон оказывается перегруженным и может выйти из строя, поэтому включение переключателя в сеть следует производить только после включения приемника и сочленения разъема Ш1. Для выключения приемника нужно сначала отключить переключатель сети, при этом приемник автоматически переходит на питание от батареи Б1.

Если габариты позволяют, то такой переключатель удобно встроить в корпус приемника. В,этом случае разъем Ш1 можно не применять. Заземлять приемник при работе с описанным устройством опасно, так как его выходная цепь гальванически связана с сетью переменного тока (см. рис. 50).

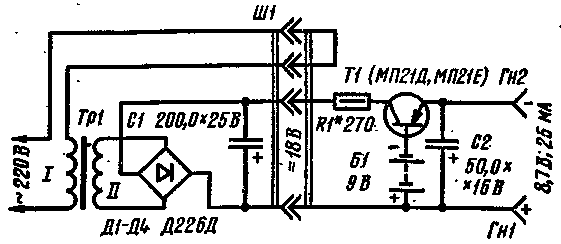

Лучшими параметрами обладает устройство, принципиальная схема которого представлена на рис. 51. Оно включает в себя силовой трансформатор Tpl, двухполу-периодный выпрямитель, собранный по мостовой схеме на диодах Д1 — Д4, ограничительный резистор R1 и стабилизатор напряжения на транзисторе Т1, выполняющий одновременно функции переключателя «батарея — сеть».

Рис. 51. Схема переключателя «батарея — сеть» на транзисторе

Выпрямитель этого устройства может быть собран и по любой другой схеме; он должен обеспечить на конденсаторе фильтра С1 примерно 18 В постоянного напряжения.

Стабилизатор напряжения размещается в корпусе приемника,-а выпрямитель оформляется в виде отдельной приставки, подключаемой к приемнику с помощью разъема Ш1. Как видно из схемы, источником опорного напряжения транзисторного стабилизатора напряжения является батарея Б1 питания приемника напряжением 9 В.

При питании приемника от сети ток, расходуемый батареей, уменьшается в h_21Э раз (h_21э — статический коэффициент передачи тока транзистора 77) и при h_21Э = 100 составляет примерно 1 % номинального тока нагрузки, протекающего через участок эмиттер — коллектор транзистора TL Практически это означает, что при питании от сети приемник не нагружает батарею Б1.

Когда сеть с помощью разъема Ш1 отключается от устройства, приемник автоматически переключается на питание от внутренней батареи Б1 через переход эмиттер — база транзистора 77. Падение напряжения на указанном переходе при токе нагрузки 25 — 30 мА составляет примерно 0,2 В.

Отметим, что при питании приемника от сети подобное устройство обеспечивает на выходе достаточно стабильное напряжение при изменении нагрузки. Стабилизирующее действие схемы основано на малой зависимости тока коллектора транзистора 77 в условиях изменений напряжения между эмиттером и коллектором, поскольку между базой и эмиттером этого транзистора включено стабильное напряжение смещения от батареи Б1.

Налаживание переключателя сводится к подбору сопротивления резистора R1, ограничивающего ток коллектора транзистора при увеличении выходного тока до 30 — 40 мА.

При повторении переключателя в нем можно использовать любой силовой трансформатор, обеспечивающий на выходе выпрямителя напряжение 18 В и ток нагрузки до 30 мА. Транзистор Т1 желательно использовать с h_21Э примерно 80 — 100. Габариты и конструктивное оформление устройства следует увязать с приемником, с которым оно будет работать.
