СЕТЕВАЯ «КРОНА»

Питание портативных радиоприемников от сети переменного тока в стационарных условиях обычно осуществляется с помощью специальных приставок, представляющих собой самостоятельную конструкцию, так как разместить питающее устройство в отсеке для батареи «Крона», чаще всего используемой в малогабаритных приемниках, весьма сложно.

Радиолюбителем Е. Фурманским была разработана оригинальная приставка, вполне вмещающаяся в отсеке для батареи «Крона». Приставка нечувствительна к коротким замыканиям и обеспечивает на выходе постоянное напряжение 9 В при токе нагрузки до 25 мА. При токе нагрузки 30 мА напряжение на выходе приставки уменьшается до 7 В. Гальванической связи с сетью выходное напряжение не имеет.

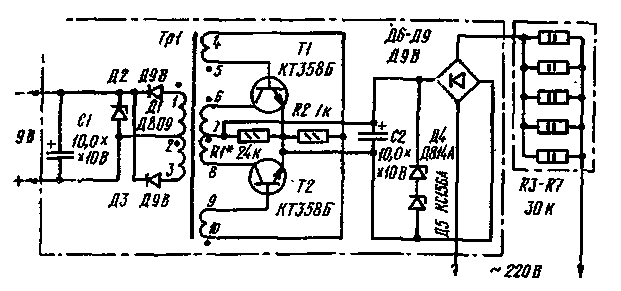

Как видно из принципиальной схемы, приведенной на рис. 57, напряжение сети через гасящие резисторы R3 — R7, расположенные в самодельной сетевой вилке, поступает на выпрямитель, смонтированный по мостовой схеме на диодах Д6 — Д9. На выходе выпрямителя включены два последовательно соединенных стабилитрона Д4, Д5, ограничивающие напряжения на выходе выпрямителя.

Преобразователь напряжения, собранный на транзисторах Tl, T2, служит для получения переменного напряжения достаточно высокой частоты (значение ее некритично), необходимой для того, чтобы значительно уменьшить сечение сердечника трансформатора Tpl и размеры используемых электролитических конденсаторов (Cl, C2).

Принцип действия преобразователя следующий. При включении сетевого напряжения начинает работать двухтактный блокинг-генератор, частота которого определяет частоту переменного напряжения на обмотке 1 — 2 — 3. Это напряжение подается на двухполупериод-ный выпрямитель, выполненный на диодах Д2, ДЗ. Выходное напряжение 9 В снимается со стабилитрона Д1, параллельно которому включен конденсатор С1. Режим работы преобразователя задается резисторами Rl, R2, определяющими смещение в цепях эмиттер — база транзисторов 77, Т2.

Одной из схемных особенностей приставки является использование гасящих резисторов R3 — R7 в качестве балластного сопротивления стабилизатора выходного напряжения. Происходит это следующим образом. При увеличении выходного напряжения ток, протекающий через стабилитрон Д1, увеличивается, вызывая увеличение тока, потребляемого, преобразователем. При этом напряжение на гасящих резисторах R3 — R7 возрастает, напряжение питания преобразователя падает, уменьшая выходное напряжение. Коэффициент стабилизации такого стабилизатора, как указывает автор разработки, очень высок — около 1000 при токе нагрузки до 20 мА.

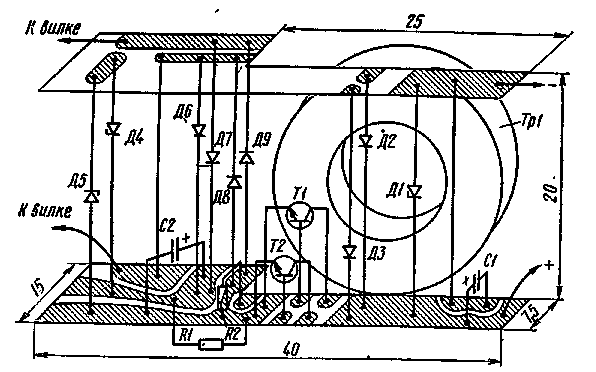

Все элементы приставки, кроме резисторов R3 — R7, размещены между дв~умя печатными платами в виде колончатого модуля (рис. 58). На этом рисунке соединения выводов трансформатора Tpl с платами не показаны резистор R1 припаян непосредственно к токопрово-дящим дорожкам. Модуль обернут несколькими слоями фторопластовой пленки и заключен в жестяной корпус от батареи «Крона». Резисторы R3 — R7 вмонтированы в неетевую вилку, изготовленную из пластмассового патрона-от лыжной мази «Темп-1».

Трансформатор Tpl намотан на кольцевом сердечнике из феррита 700НМ, типоразмера К20Х10Х5. Обмотки 1 — 2 и 2 — 3 содержат по 85 витков, 4 — 5 и 9 — 10 — по 25 витков, 6 — 7 и 7 — 8 — по 100 витков провода ПЭВ-20,2.

В качестве Д1 можно использовать любой стабилитрон с напряжением стабилизации 8 — 10 В. Вместо диодов Д9В можно применить диоды Д9Г, Д9Д, Д9Е, д11 — Д14 и другие. Транзисторы — КТ312Б, КТ315 с любым буквенным индексом, КТ342А — КТ342Г. Стабилитрон КС 156 можно заменить на Д814А.

Налаживание приставки сводится к правильному подключению обмоток трансформатора Tpl и к подбору резистора R1, при котором ток стабилитрона Д1 соответствует допустимому.
