УМНОЖИТЕЛИ ДОБРОТНОСТИ

На рис. 5, а приведена принципиальная схема УД (I), предназначенного для использования в тракте промежуточной частоты транзисторного супергетеродинного приемника. Связь УД с преобразователем частоты приемника (II) осуществляется с помощью конденсатора С2. Контуры LC и L1C1 настроены на одну и ту же промежуточную частоту.

Как видно из схемы, УД, по существу, является генератором электрических колебаний. Он выполнен на транзисторе Т1 по схеме с емкостной положительной обратной связью через конденсатор СЗ. Глубину обратной связи можно плавно регулировать с помощью переменного резистора R2: при уменьшении сопротивления этого резистора ток эмиттера транзистора Т1 увеличивается и влияние положительной обратной связи на режим работы генератора усиливается.

Для приема радиостанций, работающих в телефонном режиме с амплитудной модуляцией (AM), резистором R2 режим работы УД устанавливают вблизи порога генерации. При этом добротность контура L1C1 резко возрастает, и так как этот контурчерез конденсатор €2подключен к контуру, LC пpeобразователя частоты, то избирательность и усиление, обеспечиваемые таким каскадом, также резко возрастут. Если в УД установить режим самовозбуждения, то он будет работать как второй гетеродин. В этом случае можно вести прием радиостанций, работающих в телеграфном режиме (GW) и в режиме однополосной модуляции (555), являющейся в настоящее время Основным методом радиотелефонной любительской связи. Отключение УД производится выключателем BL

При приеме AM сигналов изменением глубины положительной обратной связи можно в достаточно широких пределах регулировать полосу пропускания и чувствительность тракта промежуточной частоты. Для промежуточной частоты 1500 кГц катушку L1 наматывают на полистироловом каркасе диаметром 7,5 мм с сердечником СЦР-1 (можно использовать также каркас контура промежуточной частоты телевизоров «Рубин»). Она содержит 35 витков провода ПЭЛ 0,1X4, намотанных внавал в четырех секциях шириной 3 мм. Расстояние между секциями 2 мм. Если же описанное устройство предполагается использовать в приемнике со стандартной промежуточной частотой (465 кГц), то можно использовать одиночный контур тракта ПЧ (на указанную частоту) от любого транзисторного приемника.

На рис. 5, б приведена схемз УД, предназначенного для использования в ламповых супергетеродинных приемниках. Здесь контур L1C1 включен в цепь управляющей сетки лампы первого каскада УПЧ приемника. Необходимая положительная обратная связь между эмйттерной и коллекторной цепями транзистора Т1 обеспечивается с помощью емкостного делителя С2СЗ. Емкость конденсатора С1 следует подобрать такой, чтобы контур L1C1 не расстраивался при подключении УД к приемнику.

Режим работы транзистора 77 по постоянному току устанавливают с помощью подстроечного резистора R1. Чувствительность и избирательность приемника регулируют переменным резистором R3. Питание УД осуществляется от обмотки накала силового трансформатора приемника через выпрямительный диод Д1. В качестве дросселя Др1 можно использовать любую высокочастотную катушку с индуктивностью примерно 2,5 мГн.

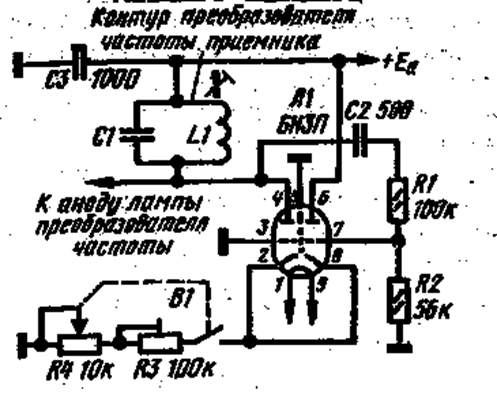

На рис. 6 приведена схема УД, которая была описана в журналах чехословацких и американских радиолюбителей. Устройство предназначено для применения с простыми-ламповыми приемниками. По существу, этот УД представляет собой двухкаскадный усилитель с глубокой отри? дательной обратной связью, дополненный цепью положительной обратной связи, избирательной по частоте.

Нагрузкой левого триода лампы Л1 является контур L1C1, включаемый одновременно в анодную цепь лампы преобразователя частоты приемника. Напряжение положительной обратной связи подается на управляющую сетку правого триода через конденсатор С2 и резистор R1 Глубину отрицательной обратной связи регулируют с помощью переменного резистора R4. При некотором положении движка резистора R4 положительная обратная связь близка к критической, и режим работы УД устанавливается на пороге самовозбуждения. При этом добротность контура L1C1 резко возрастает, а следовательно увеличатся избирательность и чувствительность приемника в целом. Отключение УД осуществляется выключателем В1. Резистор -R3 предназначен для ограничения пределов регулировки указанных выше параметров. В процессе налаживания УД несколько уменьшают емкость конденсатора С1 с тем, чтобы резонансная частота контура L1C1 после подключения УД к приемнику не изменилась.

Рассмотренные на рис. 5 и 6 схемы простейших УД отличаются от аналогичных устройств тем, что не требуют изготовления отдельных катушек индуктивности. В качестве колебательных контуров в этих схемах использованы контуры фильтров ПЧ. При повторении таких УД их оформляют в виде приставок к приемнику и располагают как можно ближе к первому контуру фильтра ПЧ, один из контуров которого используют в УД.
