ТРАНЗИСТОРНЫЕ КОНВЕРТЕРЫ НА ВЕЩАТЕЛЬНЫЕ ДИАПАЗОНЫ

 Двухдиапаэонный конвертер на двух транзисторах

Этот конвертер предназначен для приема программ KB радиостанций, работающих в диапазонах 25 м (П,6 — 12,1 МГц) и 31 м (9,4 — 9,9 МГц). Устройство построено на транзисторах, питается от двух аккумуляторов типа Д-0,1 и потребляет ток примерно 1,5 мА. Конвертер рассчитан на работу с супергетеродинными приемниками «Селга», «Сокол», «Ласточка» и т. п., имеющими магнитную антенну. Среднее значение промежуточной частоты здесь f_п.ср= 1250 кГц. Напомним, что работа с такими приемниками возможна на участках частот 1250 ± 250 кГц, где нет работающих СВ радиостанций.

Как видно из принципиальной схемы конвертера, представленной на рис. 18, основными узлами устройства являются смеситель и гетеродин. Смеситель собран на транзисторе Т1, ток базы которого определяется сопротивлением резистора R1. Принятый антенной Ан1 сигнал KB радиостанции через гнездо Гн1 и конденсатор С1 поступает на широкополосный входной контур, образованный катушкой индуктивности L1 и конденсаторами С2 и СЗ (в диапазоне 25 м) или С4 и С5 (в диапазоне 31 м). Емкостная связь с антенной позволяет получить высокий коэффициент передачи сигнала из антенны во входной контур.

На вход смесительного каскада — на базу транзистора Т1 — сигнал подается с помощью катушки связи L2, размещенной на одном каркасе с катушкой индуктивности L1. Входной контур настраивают на среднюю частоту каждого из диапазонов и в процессе эксплуатации конвертера не перестраивают. При переключении диапазонов изменение частоты настройки входного контура производится скачкообразно — секцией В1а переключателя EL

Гетеродин собран на транзисторе Т2 по схеме с емкостной обратной связью. Режим работы транзистора стабилизирован резисторами R2 — R4? В диапазоне 25 м колебательный контур гетеродина образован катушкой индуктивности L5 и конденсаторами С10- — С13. В диапазоне 31 м вместо конденсаторов СЮ, С11 секцией BJ6 переключателя В1 в контур гетеродина включаются конденсаторы С8 и СР. Напряжение гетеродина с помощью катушки связи L4 подано на второй вход смесительного каскада — в цепь эмиттера транзистора Т1. Контур гетеродина .в процессе приема программ KB радиостанций также не перестраивают.

Таким образом, на входах смесительного каскада (между базой и эмиттером транзистора T1) действуют два высокочастотных колебания — одно с частотой сигнала, другое — с частотой гетеродина. Поэтому в коллекторной цепи транзистора Т1 протекает составляющая тока промежуточной (разностной) частоты. Этот ток преобразуется катушкой индуктивности L3 в высокочастотное электромагнитное поле, воздействующее на контур магнитной антенны приемника. Приемное устройство при этом должно быть настроено, очевидно, на указанную выше промежуточную частоту, не являющуюся постоянной.

В каждом из KB диапазонов частота гетеродина f_r1 (или fr2) должна быть установлена таким образом, чтобы разность между средней частотой принимаемого сигнала (fcpi = 11,85 МГц — для диапазона 25 м и f_Ср2= =9,65 МГц — для диапазона 31 м) и частотой гетеродина удовлетворяла следующему условию: f_ncp=1250= f_cp1 — f_г1 и f_ncp=1250=f_Cp2 — f_г2. Тогда частотный спектр сигналов каждого из KB диапазонов будет преобразован в спектр частот, расположенных в высокочастотной части СВ диапазона (1000 — 1500 кГц), Приемник при работе с конвертером выполняет функции избирательного устройства, воспринимающего, сигнал с частотой настройки приемника, второго преобразователя частоты, детектора и усилителя низкой частоты. В описываемом конвертере можно использовать транзисторы типа ГТ313, П422, П423, П403 и другие; резисторы МЛТ-0,125; конденсаторы КТ,и подст-роечные конденсаторы типа КПК-М. Катушки индуктивности L1, 12, L4 и L5, конструкция которых представлена на рис. 19, попарно наматывают на одинаковых цилиндрических каркасах из полистирола. В каркасах выполняют резьбовые отверстия для сердечника типа СЦР-1. Для намотки этих катушек индуктивности можно использовать также каркасы (с сердечниками) контуров проме-жуточной частоты от телевизора «Рубин». Катушки ин-дуктивности L1 и L5 одинаковые, они содержат по 9 витков провода ПЭЛШО 0,51. Катушки L2 и L4 (также одинаковы) содержат по 3 витка провода ПЭЛШО 0,31. Намотка всех катушек рядовая — виток к витку. Катушка мндуктивности L3 содержит 170 витков провода ПЭЛШО 0,12, размещенных внавал по всей длине ферритового сердечника размером 40x5X3 мм. Марка феррита 400НН. При необходимости сердечник можно вырезать нз плоского ферритового стержня, применяемого в магнитных антеннах приемников.

Рис. 20. Расположение деталей на печатной плате:

а — расположение деталей; б — рисунок печатной платы

Все детали конвертера монтируют на односторонней печатной плате, изготовленной из фольгированного стеклотекстолита или гетивакса толщиной 1,5 мм. Конфигурация печатных проводников и размещение деталей, на влате приведены на рис. 20. Размеры печатной платы указаны применительно к приёмнику «Селга», с которым работал этот конвертер. Каркасы с катушками LI, L2 и L5, L4 крепят на плате в отверстиях.

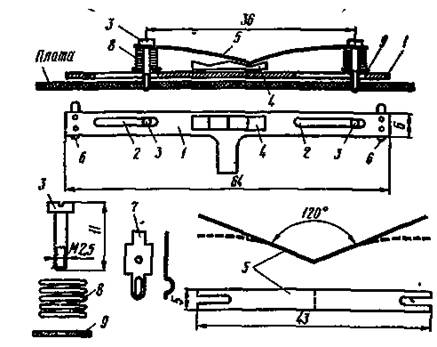

Рис. 21. Эскиз конструкции переключателя В1

Переключатель В1 самодельный. Конструкция его поясняется эскизами, приведенными на рис. 21. Основание переключателя — фигурная планка 1, выполненная из гетинакса толщиной 1 — 1,5 мм. В планке имеются два продольных выреза 2 для винтов крепления 3. Вырезы 2 и винты 3 обеспечивают продольные перемещения планки 1 по печатной плате.

К планке 1 клеем БФ-2 приклеивают фиксатор 4, изготовленный из гетинакса. Пружину фиксатора 5 вырезают из бериллиевой бронзы толщиной 0,2 — 0,3 мм и изгибают в центре под углом 120°. На концах планки 1 с помощью заклепок и клея БФ-2 устанавливают два контакта-ползунка 6, которые в фиксируемых положениях планки 1 замыкаются с соответствующими контактами 7 (всего их четыре), расположенными на печатной плате, как на рис. 20, а. Контакты 6 (рис. 21) выпиливают из латуни толщиной 0,5 мм. Контакты 7 использованы от обычного галетного переключателя: их несколько укорачивают со стороны выводов и затем с помощью заклепок и клея БФ-2 устанавливают на печатной плате.

Для сборки переключателя в печатной плате сверлят два резьбовых отверстия М2,5 под винты 3. Затем на печатную плату (рис. 21) устанавливают планку 1. На винт 3 насаживают плоскую пружину 5, спиральную пружину 8, шайбу 9 и бинт ввертывают в печатную плату через вырез 2 планки 1. Аналогичным образом к плате крепят и другой конец планки 1. Вращением винтов 3 устанавливают такое давление пружины 8 на планку 1, чтобы планка легко перемещалась на плате и четко фиксировалась в двух рабочих положениях. Места установки на печатной плате контактов 7 рекомендуется определить после сборки переключателя.

Включение питания конвертера осуществляется при ввертывании телескопической антенны Ан1 (от приемников «Банга», «Спидола» и др.) в нарезную втулку 1, установленную на печатной плате, как показано на рис. 22. Втулка крепится к плате заклепками 2. Для резьбового соединения конвертера с телескопической антенной в основание антенны запрессовывают латунную втулку 6 резьбовым штырем 6. В торце резьбового штыря 6 сверлят отверстие для установки (путем вклеивания) штифта 3, изготовленного из изоляционного материала. При ввинчивании штыря 6 во втулку 1 штифт 3 нажимает на контактную пружину 4, которая, изгибаясь, касается контактной пружины 5 и замыкает тем самым цепь источника питания конвертера. Контактные пружины 4 и 5 в сборе образуют выключатель В2, указанный на схеме ркс. 18. Батарея из двух аккумуляторов Д-0,1 устанавливается в держателе, конструктивное исполнение которого представлено на рис. 23.

Печатную плату конвертера с помощью винтов и втулок крепят на гетинаксовом основании тех же габаритов. Основание, в сво.ю очередь, устанавливают на плоскости кожаного футляра приемника таким образом, чтдбы сердечник катушки L3 (см. рис. 20, а) оказался параллельным стержню магнитной антенны приемника и находился от антенны на расстоянии, не превышающем 15 мм. Конвертер закрывают крышкой, изготовленной из оргстекла толщиной 1,5 мм.

Налаживание конвертера производят в следующем порядке. Проверив монтаж, параллельно контактам выключателя В2 (см. рис. 18) включают миллиамперметр со шкалой 5 мА и измеряют ток, потребляемый конвертером. При нормальной работе конвертера ток потребления должен быть равным примерно 1,5 мА. Затем с помощью ГИР или контрольного KB приемника убеждаются в работоспособности гетеродина конвертера на каждом из диапазонов.

Приемник, с которым будет работать конвертер, настраивают по сигналу от СГ (ГСС) на частоту 1250 кГц (предполагаем, что вблизи этой частоты не работают радиостанции). Временно перемычкой замыкают выключатель В2, переключатель В1 устанавливают в положение 25 м и с выхода СГ (ГСС) подают сигнал с частотой 11,85 МГц на вход конвертера.,Регулируя сердечник катушки индуктивности L5 и емкость подстроечного конденсатора СЮ, добиваются, чтобы тон с частотой модуляции прослушивался на выходе приемника с наибольшей громкостью. Входной контур конвертера настраивают на среднюю частоту диапазона (11,85 МГц) изменением индуктивности катушки L1 (регулировкой ее сердечника) и емкости подстроечного конденсатора С2. Эти операции производят также по наибольшей громкости на выходе приемника.

Настройка гетеродина возможна при двух яоложени-ях сердечника катушки L5, Одно из них соответствует частоте гетеродина f_г1=f_cp — f_n.cp= 11,85 — 1,25=10,6 МГц; другое — частоте fr2=fcp+fn.cp= 11,85+1,25= 13,1 МГц. В первом случае более высокой принимаемой частоте сигнала соответствует более высокая промежуточная частота, а следовательно, более высокая частота настройки приемника. Поэтому по шкале приемника легко судить о частоте принимаемой программы KB радиостанции. Во втором же случае повышение частоты настройки приемника будет соответствовать более низкой частоте принимаемого сигнала. Выбор той или иной частоты гетеродина принципиального. значения не имеет, однако желательно, чтобы на всех диапазонах она была выше шш ниже средней частоты диапазона, так как в этом случае легче судить по шкале приемника о частоте принимаемой программы. Правильной настройке гетеродина на частоту 10,6 МГц соответствует большее значение индуктивности катушки L5 (т. е. когда ее сердечник расположен ближе к обмотке катушки).

Указанное замечание относится ко всем конвертерам (как к ламповым, так и транзисторным), работающим с фиксированной настройкой гетеродина.

Аналогично настраивают конвертер и в диапазоне 31 м. На вход конвертера с выхода СГ (ГСС) подают

сигнал частотой 9,65 МГц. Гетеродин настраивают изменением емкости подстроечного конденсатора С8. Входной же контур конвертера настраивают регулировкой конденсатора С4. Иногда при настройке гетеродина и входных контуров может потребоваться подбор емкости конденсаторов СП? С9, СЗ и С5. Необходимо подчеркнуть, что при настройке конвертера в диапазоне 31 м регулировать сердечники катушек L5 и L1 нельзя, так как в этом случае нарушится настройка конвертера в диапазоне 25 м.

Описанный конвертер может работать и с приемником, не имеющим магнитной антенны. В этом случае его вход соединяют с выходом конвертера отрезком коаксиального кабеля длиной 50 — 60 см через конденсатор С_а.

В процессе приема программ KB радиостанций подбирают (по наибольшей громкости) оптимальное значение емкости конденсатора С1 и уточняют настройку входного контура.

Испытания конвертера с приемником «Селга» покарали, что он обеспечивает устойчивый прием значитель-ного количества программ KB радиостанций. Следует отметить, что на краях диапазона из-за резонансных свойств входного контура имеет место значительное по-нижение чувствительности конвертера. Избавиться от этого недостатка можно только подстройкой входного контура.

Пятидиапазонный конвертер на трех транзисторах

Конвертер рассчитан на прием сигналов KB радиостанций, работающих в диапазонах 19 м (15,1 — 15,35 МГц); 25 м (11,7 — 11,9 МГц); 31 м (9,5 — 9,7 МГц); 41 м (7,2 — 7,3 МГц) и 49 м (6 — 6,2 МГц). Он обладает достаточно высокой чувствительностью и может работать с любым транзисторным или ламповым приемником, имеющим СВ диапазон. Средняя промежуточная частота конвертера f_п.ср=1,4 МГц. Питается он от аккумулятора типа 7Д-0,1.

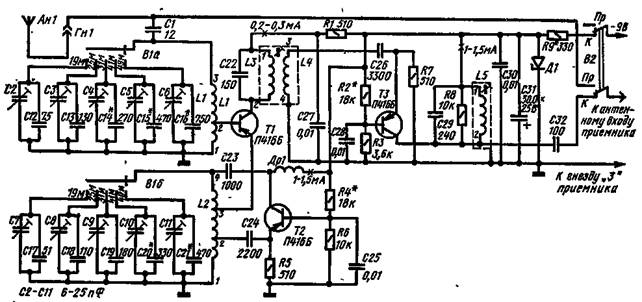

Конвертер, принципиальная схема которого приведена на рис. 24, содержит входное устройство, преобразователь частоты и усилитель промежуточной частоты (УПЧ).

Входное устройство представляет собой одиночный контур, «образованный катушкой индуктивности L1 и  (в зависимости от положения секции В1а переключателя В1) одной из групп конденсаторов С2, С12; СЗ, CIS; C4, СМ; С5, С15 или С6, С16, с помощью которых контур настраивается на среднюю частоту соответствующего диапазона, т. е. на частоты f_Cpi = 15,225 МГц (19 м); f_СР2= =11,8 МГц (25 м)1 f_срз=9,6 МГц (31 м); fc_P4=7,25 МГц (41 м) или f_cp5=6,l МГц (49 м). Связь антенны с входным контуром — емкостная, через конденсатор С1. Для уменьшения влияния параметров антенны на настройку входного контура емкость конденсатора С1 выбрана небольшой.

Преобразователь частоты состоит из смесителя и отдельного гетеродина. Напряжение принятого сигнала снимается с части витков катушки L1 и подается на один из входов смесителя - в цепь базы транзистора Т1. Гетеродин собран на транзисторе Т2 по схеме с общей базой к с параллельным питанием цепи коллектора. Постоянное напряжение в цепь коллектора поступает через высокочастотный дроссель Др1. Конденсаторы С23 и С24 — разделительные.

Контур гетеродина образован катушкой индуктивности L2 и одной из групп конденсаторов С7, С17; С8, С18, С9, С19; CI0, C20 или С11, С21. Включение соответствующей группы конденсаторов в цепь катушки индуктивности L2 осуществляется секцией В1б переключателя диапазонов В1. Гетеродин, собранный по приведенной схеме, хорошо возбуждается и устойчиво генерирует колебания в широком диапазоне частот.

Питающее напряжение здесь стабилизируется с помощью параметрического стабилизатора, выполненного на стабилитроне Д1 и резисторе R9, однако наличие его в схеме не обязательно.

Напряжение гетеродина снимается с.части витков катушки индуктивности L2 и подается в цепь эмиттера транзистора Т1 — на второй вход смесителя.

В результате преобразования частоты на широкополосном контуре L3, С22 выделяется напряжение промежуточной частоты, которое с помощью катушки связи L4 поступает на вход УПЧ.

УПЧ, собранный на. транзисторе ТЗ по схеме с общей базой, предназначен для повышения чувствительности конвертера и уменьшения вероятности появления различных свистов, вызываемых особенностями работы приемников с двойным преобразованием частоты.

Нагрузкой УПЧ является колебательный контур L5C29, настроенный на среднее значение промежуточной частоты (1,4 МГц). Параллельно этому контуру включен резистор R8 для расширения полосы пропускания примерно до 250 кГц.

Как видно из принципиальной схемы, при установке переключателя В2 в положение Пр цепь питания транзисторов Т1 — ТЗ разрывается, а внешняя антенна Ан1 подключается к антенному входу приемника. При этом конденсатор С1 и входной контур конвертера остаются подключенными к антенному входу приемника. Однако эти элементы на работу приемника заметного влияния не окажут, если в цепи антенны последнего имеется разделительный конденсатор емкостью менее 3 — 5 пФ. При работе же конвертера с приемниками, имеющими связь с внешней антенной через конденсатор емкостью более 5 пФ, следует предусмотреть отключение конденсатора С1 дополнительной группой контактов в переключателе В2.

В конвертере использованы следующие детали: под-строечные конденсаторы типа КПК-МП (С2 — СП); постоянные конденсаторы типов КТ и КСО-1 (С1, С12 — С22,С29,С32), КЛС (С23 — С28, СЗО), ЭТО-1 (С31); резисторы типа МЛТ-0,25. Переключатель В1 двухплат-ный типа ПМ на 5 положений и 4 направления, а переключатель В2 — тумблер типа ТП1-2. В качестве переключателей В1 и В2 можно использовать шестикнопочный переключатель П2К с зависимой фиксацией.

В конвертере-могут работать также транзисторы типа ГТ313 (А, Б), ГТ322, П403 и другие, желательно с небольшими значениями начального тока коллектора I_ко и с h_21э=80 — 120, стабилитроны Д808, КС 168 (Д1) и другие с напряжением стабилизации не более 7В (при необходимости отбираются из группы стабилитронов).

Катушки индуктивности L1 и L2 наматывают на пластмассовые каркасы диаметром 8 и высотой 20 мм. Катушка L1 содержит 10 витков провода ПЭВ-1 0,64, расположенных в один слой на длине 9 мм. Отвод выполняют от 1,5 витка (секция 1 — 2 катушки). Катушку индуктивности L2 выполняют с теми же конструктивными данными, но отводы здесь делают от 3-го (секция 1 — 2) и 5-го (секция 1 — 3) витков.

Для удобства настройки конвертера желательно в каркасах катушек L1 и L2 выполнить резьбовые отверстия для сердечников СЦР-1. Однако следует учитывать, что приведенные конструктивные данные катушек L1 и L2 рассчитаны для конструкций без сердечников.

Катушки индуктивности L3 и L4, -выполненные на стандартном трехсекционном каркасе из полистирола, помещаются в броневой сердечник типа СБ-12а из карбонильного железа. Катушка L3 содержит 60 витков провода ПЭЛШО 0,12, размещенных в двух секциях каркаса, а катушка L4 содержит 20 витков провода ПЭВ-1 0,1 в одной секции каркаса. Катушка индуктивности L5 размещается в трех секциях такого же каркаса и содержит 40 витков провода ПЭЛШО 0,12. Катушка L5 также заключена в броневой сердечник типа СБ-12а. С целью уменьшения паразитной связи между контурами L3C22 и L5C29 броневые сердечники, в свою очередь, заключены в латунные экраны.

Высокочастотный дроссель Др1 содержит 20X4 витков провода ПЭЛШО 0,12, намотанных на четырехсек-ционном каркасе из полистирола диаметром 6 мм. Ширина каждой секции 2 мм, диаметр щечек 10 мм, толщина щечек 0,2 мм.

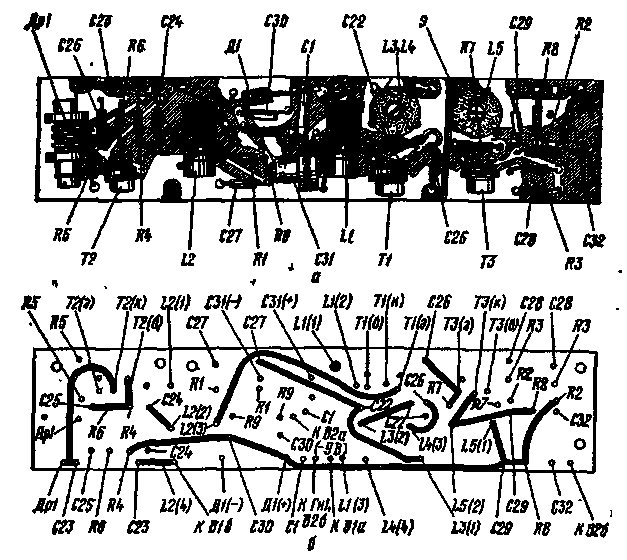

Рис. 25. Основная монтажная плата:

Конструктивное оформление конвертера следует всегда увязывать с приемником, с которым он работает. Например, радиолюбитель Ю. Березин оформил подобный конвертер в виде ручки к промышленному приемнику «Альпинист». Все основные детали, кроме переключателей, он разместил на двух платах с двусторонней печатью размером 147X33X1,5 мм из фольгировэнного гетинак-са. На одной из плат смонтированы все конденсаторы входного контура (С2 — С6, С12 — С16) и контура гетеродина (С7 — СП, С17 — С21), а остальные детали установлены на другой, основной плате.

На рис. 25, а показано расположение Деталей на основной печатной плате. Обозначения деталей даны здесь в соответствии с принципиальной схемой рис. 24t В этой конструкции сплошные цилиндрические экраны катушек индуктивности L3, L4 и L5 заменены экранирующей пластиной Э, выполненной из латуни (платы изготовлялись в нескольких вариантах). Для крепления деталей на плате предусмотрены латунные пистоны, развальцованные в отверстиях.

Там же приведен рисунок печатного монтажа основной платы со стороны расположения деталей, а на рис. 25, б дан рисунок печатного монтажа с противоположной стороны. С целью облегчения повторения этой платы обозначения пистонов на ней повторяют позиционные обозначения деталей, устанавливаемых в эти пистоны.

Печатные платы могут быть изготовлены методом химического травления рисунка, выполненного нитрокраской, либо вырезанием проводников с помощью скальпеля путем удаления с платы ненужных участков фольги. Оставшиеся на плате участки фольги следует облудить.

Налаживание конвертера проводят после проверки правильности монтажа в следующем порядке. Переключателем В2 включают питание конвертера и измеряют напряжение на стабилитроне Д1. Оно должно быть порядка 7 В. Затем измеряют токи в цепях коллекторов транзисторов Т2 и ТЗ на соответствие значениям, приведенным на схеме рис. 24. При необходимости эти токи корректируют подбором резисторов R2 H.R4.

Убедившись в работоспособности гетеродина на всех диапазонах (с помощью ГИР, путем измерения напряжения на контуре гетеродина- высокочастотным вольт-метрой либо другим методом), проверяют наличие тока в цепи коллектора транзистора Т1. Следует учесть, что ток в цепи коллектора транзистора Т1 будет иметь место только в том случае, если работает гетеродин, поскольку этот транзистор рабохает при нулевом смещении.

Для настройки контура L5C29 на среднее значение промежуточной частоты 1,4 МГц выход конвертера соединяют с антенным входом приемника, предварительно настроенного на указанную промежуточную частоту. Затем отключают от катушки индуктивности L4 конденсатор С26 и через него от СГ (ГСС) подают сигнал с частотой 1,4 МГц на эмиттер транзистора ТЗ. Регулировкой сердечника катушки L5 контур L5C29 настраивают в резонанс по максимальной громкости на выходе приемника. По окончании этой операции конденсатор С26 вновь подключают к катушке L4.

Аналогично настраивают и контур L3C22 на частоту 1,4 МГц. Сигнал от СГ (ГСС) при этом подают на катушку индуктивности L1, временно отключенную от конденсатора С1 и ползунка переключателя В1а. По окончании настройки контура L3C22 цепь катушки И восстанавливают.

Затем настраивают на требуемые частоты контур гетеродина и входной контур в диапазоне 19 м. С этой целью от СГ (ГСС) на вход Гн1 конвертера подают сигнал с частотой f_cpi= 15,225 МГц, переключатель В1 конвертера устанавливают в положение «79 ж» и, изменяя емкость подстроечного конденсатора С7, добиваются приема сигнала, поступающего на вход конвертера. Настройка входного контура в этом диапазоне производится подстроечным конденсатором С2 по наибольшей громкости звучания на выходе приемника сигнала с частотой модуляции.

Аналогично производят настройку контуров и на остальных диапазонах. При нормальной работе конвертера чувствительность всего приемного устройства увеличивается на KB диапазонах примерно в 10 раз по сравнению с чувствительностью приемника в СВ диапазоне.

Если при работе с конвертером уровень шумов на выходе приемника находится в допустимых пределах, то чувствительность конвертера можно несколько увеличить путем подачи смещения в цепь базы транзистора Т1. Для этого между выводом 2 катушки L1 и базой транзистора Т1 включают конденсатор емкостью 6800 пФ, а базу транзистора Т1 через резистор сопротивлением 300 — 500 кОм подключают к выводу 1 катушки индуктивности L3 (см. рис. 24). Величину сопротивления этого резистора подбирают опытным путем.

Широкодиапазонный конвертер на одном транзисторе

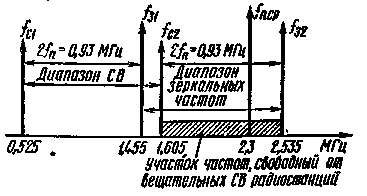

Прием программ KB «радиостанции с помощью конвертера с фиксированной настройкой с использованием приемника, работающего в СВ диапазоне на ферритовую антенну, сопровождается в ряде случаев сильными помехами, а иногда и невозможен. Такие помехи, как указывалось выше, возникают от СВ радиостанций, ведущих передачи в диапазоне переменной промежуточной частоты, используемой в конвертере. Вероятность помех от СВ радиостанций особенно усиливается в вечернее и ночное время, когда условия распространения СВ улучшаются и количество программ, принимаемых на магнитную антенну, значительно увеличивается.

Существует два основных способа устранения подобных помех. Первый из них сводится к тому, что при работе с конвертером ферритовую антенну приемника отключают, а вместо нее включают экранированную катушку с такой же индуктивностью. Экранирование катушки предотвращает наведение на нее ЭДС даже от мощных СВ радиостанций и, следовательно, исключает возможность помех.

Этот способ, однако, требует установки в, приемнике дополнительных деталей (переключателя, катушки), изменения в схеме и широкого распространения поэтому не нашел. Он применяется обычно в случае выполнения конвертера в виде составной части приемника (например, в приемниках с двойным преобразованием частоты). Второй способ, описанный радиолюбителем Е. Гумеля [7], сводится к тому, что к контуру ферритовой антенны приемника, включаемому в СВ Диапазон, подключают дополнительные элементы, перестраивающие этот контур на диапазон зеркальных (по отнрше-нию к частотам СВ диапазона) частот, где радиовещательные станции не работают.

Как показано на рис. 26, для радиоприемника, например со стандартной промежуточной частотой f_n=465 кГц, работающего в диапазоне частот от f_ci=0,525 МГц до f_c2= 1,605 МГц, и частота гетеродина которого выше частоты принимаемого сигнала, диапазон зеркальных частот простирается от f_3l=f_cl + 2f_n=0,525+0,930 = 1,455 МГц до f32=fc2+2f_n= 1,605 + 0,930 = 2,535 МГц. Существенно, что на участке от 1605 до 2535 кГц мощные вещательные радиостанции не работают.

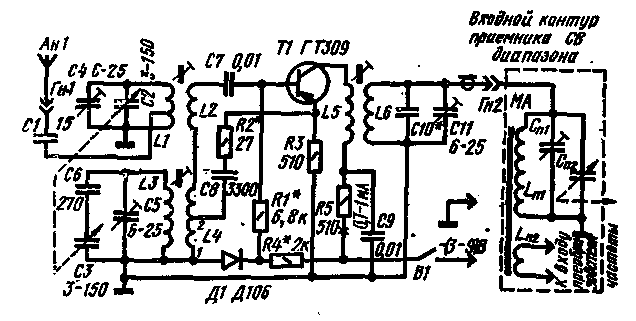

На рис. 27 приведена принципиальная схема конвертера, отличающегося от аналогичных устройств с фиксированной настройкой тем, что здесь вместо переключателя диапазонов для настройки входного контура и контура гетеродина применен блок конденсаторов переменной емкости, а на выходе включены L, С-элемен,ты, перестраивающие входной контур приемника на диапазон зеркальных частот. При работе с таким конвертером грубая настройка на желаемый участок KB диапазона про-изводится с помощью КПЕ, а плавная — приемником, с которым работает конвертер. Средняя промежуточная частота принята в этом конвертере равной 2,3 МГц.

Конвертер предназначен для работы в диапазоне 25 — 75 м (12 — 4 МГц). Плавная настройка на принимаемую программу KB радиостанции в любой точке диапазона осуществляется приемником в полосе частот примерно 2,3 ±0,2 МГц.

Преобразователь частоты выполнен по схеме с совмещенным гетеродином. Входной контур образован катушкой индуктивности L1, конденсатором переменной емкости С2 блока С2, СЗ и сопрягающим конденсатором С4. Полоса, пропускания этого контура составляет примерно 400 кГц. Связь входного контура с базой транзистора Т1 осуществляется катушкой индуктивности L2.

Гетеродин собран по трехточечной схеме с трансформаторной обратной связью. Контур гетеродина состоит из катушки индуктивности L3, конденсатора переменной емкости СЗ и сопрягающих конденсаторов С5 и Сб. Катушка индуктивности L4 обеспечивает необходимую связь контура L3C3C5C6 с транзистором Т1, который для принимаемого сигнала включен по схеме с общим эмиттером, а для сигнала гетеродина — по схеме с общим коллектором.

Необходимое сопряжение входного контура с контуром гетеродина достигается сопрягающими конденсаторами С4 — Сб. При этом в любой точке диапазона разность между частотой гетеродина и настройкой входного контура равна промежуточной частоте (2,3 МГц) или незначительно отличается от нее.

Стабильность частоты гетеродина при изменениях напряжения источника питания обеспечена включением кремниевого диода Д1, стабилизирующего базовое смещение транзистора Т1.

Нагрузкой транзистора Т1 является колебательный контур, настроенный на частоту 2,3 МГц — одну из частот зеркального канала СВ. Этот контур включает в себя катушку индуктивности L6, сопрягающие конденсаторы

С10 и C11 и элементы входного контура приемника: L_П1С_П1С_П2. Связь контура L6C10C11, L_п1С_п1С_п2 с коллекторной цепью транзистора Т1 осуществляется с помощью катушки связи L5. Как видно из принципиальной схемы рис. 27, подключение конвертера осуществляется к выводу входного контура приемника и к его общему проводу.

Выходной сигнал конвертера (сигнал первой промежуточной частоты, расположенной в интервале 2,1 — 2,5 МГц) через катушку связи lt& подводится к преобразователю частоты приемника, где преобразуетсй в сигнал второй промежуточной частоты 465 кГц.

Это преобразование осуществляется в интервале частот 1,635 — 2,035 МГц, что соответствует, настройке приемника по шкале на частоты 1,17 — 1,57 МГц. При этом плотность настройки получается примерно такой же, как и в СВ диапазоне.

Конвертер был смонтирован в корпусе от приемника «Космос». От этого же приемника использовался блок конденсаторов переменной емкости. Подобный конвертер можно смонтировать и в меньших габаритах. При изготовлении конвертера можно использовать блок конденсаторов переменной емкости от приемников «Рубин» или «Орленок», подстроечные конденсаторы типа КПК-МН, постоянные конденсаторы типов КТ-1, КЛС и резисторы типа МЛТ-ОД25.

Катушки контуров — самодельные. Их аэматывают проводом ПЭЛШО 0,25 на гладких ферритовых сердечниках диаметром 2,8 мм и длиной 12 мм (еердечник M100HH-2-CC2, 8X12).

На сердечник сначала наматывают катушку L1 — 20 ситков с отводом от десятого витка. Затем обмотку снимают с сердечника и сверху покрывают раствором полистиролового клея. После просушки на обмотку наматывают катушку L2 (4 витка, расположенные возле того вывода катушки L1, который будет соединен с общим проводом). Намотку катушек индуктивности L3 и L4 производят аналогичным способом. Катушка L3 содержит 16 витков, а катушка L4 — 4,5 витка с отводом от 1,5 витка (секция 1 — 2 катушки).

При монтаже катушки индуктивности LI, L2 и L3, L4 располагают на монтажной плате горизонтально взаимно перпендикулярно друг другу и приклеивают полистиролозым клеем. Сердечники с небольшим трением вставляются в катушки после их полной просушки.

Катушку индуктивности L6 выполняют на стандартном трехсекционном каркасе и помещают в броневой сердечник типа 45 из феррита 600НН с подстроечным сердечником Сп М2,85х0,5 длиной 12,8 мм. Катушку связи L5 равномерно располагают в трех секциях каркаса поверх катушки L6.

Число витков катушек L5 и L6 определяется индуктивностью входного контура приемника, работающего с конвертером. В частности, для приемника с индуктивностью L_п1=310 мкГ катушка L5 должна содержать 10 витков, a L6 — 36 витков провода ПЭВ-20,18. При других значениях индуктивности входного контура индуктивность катушки L6 выбирают равной примерно 11 % от индуктивности Lni, а емкость конденсатора С10 — равной 3 % от максимальной емкости конденсатора С_П2. Конструктивные данные катушки L5 остаются при этом без изменений. Такие значения номиналов элементов позволят произвести сопряжение входного контура L6CWCllL_ulC_mCn2, настроенного на частоту зеркального канала диапазона СВ, с контуром гетеродина приемника с помощью под-строечного конденсатора СИ и сердечника катушки индуктивности L&

После проверки монтажа конвертера и устранения возможных ошибок проверяют режим работы транзистора Т1 путем измерения тока его коллектора. Затем проверяют работоспособность гетеродина при установке минимального и максимального значений емкости блока конденсаторов С2, СЗ: замыкание катушки индуктивности L4 должно вызывать изменение постоянного- напряжения на конденсаторе С9. Работоспособность гетеродина можно проверить также по общепринятой методике с помощью ГИР, вспомогательного KB приемника либо высокочастотного вольтметра.

Убедившись в устойчивости работы гетеродина, выход конвертера соединяют с выводом входного контура приемника (гнездо Гн2). Приемник предварительно настраивают на частоту 1,37 МГц — этой частоте по зеркальному каналу соответствует среднее значение промежуточной частоты 2,3 МГц. Затем с выхода СГ (ГСС) через конденсатор емкостью 0,01 мкФ подают сигнал с частотой 2,3 МГц на базу транзистора 77. Регулировкой емкости подстроенного конденсатора СП и сердечника катушки индуктивности L6, а также подбором емкости конденсатора С10 контур L6C10CllLniCuiCn2 настраивают в резонанс по максимальной громкости на выходе приемника. Для удобства работы с конвертером рекомендуется на шкале приемника пометить положение указателя настройки, соответствующее частоте 1,37 МГц. „

Плавная настройка приемника на принимаемую программу KB радиостанций производится приемником в диапазоне зеркальных частот 2,1 — 2,5 МГц (по шкале настройки приемника этот участок частот, как уже -указывалось, занимает полосу от 1,17 до 1,57 МГц). Для обеспечения максимальной чувствительности приемника в указанном диапазоне производят сопряжение контура L6C10C11L_п1C_n1C_n2 с контуром гетеродина приемника на частотах 2,2 и 2,4 МГц.

Для этого поочередно принимают сигналы указанных частот и подстраивают входной контур по максимуму сигнала на выходе приемника. На частоте 2,2 МГц эту операцию производят регулировкой сердечника катушки L6, а на частоте 2,4 МГц — изменением емкости подстро-ечного конденсатора СИ. Такую подстройку повторяют несколько раз.

Затем выход СГ (ГСС) подключают к гнезду Гн1 конвертера, приемник настраивают на точное значение промежуточной частоты 2,3 МГц, установив указатель шкалы на отметку 1,37 МГц, и производят укладку и градуировку KB диапазона. Укладку KB диапазона выполняют так же, как это делается в обычном супергетеродинном, приемнике, с запасом примерно в 0,1 МГц в каждую сторону. Достигается это изменением емкости подстроечного конденсатора С5 и регулировкой сердечника катушки индуктивности L3. Закончив укладку частоты гетеродина, изменением емкости подстроечного конденсатора С4 и регулировкой сердечника катушки L1 сопрягают входной контур и контур гетеродина конвертера на частотах, близких к граничным. По окончании настройки положение сердечников в катушках фиксируют расплавленным воском. Для удобства работы с конвертером на шкале блока конденсаторов С2, СЗ отмечают частоты, соответствующие 75, 49, 41, 31 и 25м.

При испытании подобного конвертера с приемником «Минск» осуществлялся уверенный прием значительного количества программ KB радиостанций, при этом помех от работающих СВ радиостанций не наблюдалось.

Конвертер на одном транзисторе для автомобильного приемника

Влияние вибраций автомобиля на частоту гетеродина приемника является основным препятствием для высококачественного приема программ радиостанций, работающих в KB диапазоне. Полностью устранить это влияние в любительских конструкциях — задача не из легких. Тем не менее конвертер, принципиальная схема которого приведена на рис. 28, отличается высокой стабильностью работы и обеспечивает качественный прием KB программ.

Влияние вибраций автомобиля устранено здесь тем, что в преобразователе частоты конвертера в качестве колебательного контура использован кварцевый резонатор Пэ1. При использовании кварцевого резонатора на частоту 10,7 МГц такой конвертер, совместно с средневолновым приемником обеспечивает прием KB программ в диапазонах 25 м (11,7-12,095 МГц) и 31 м (9,5-9,84 МГц). И хотя кварцевые резонаторы дефицитны, радиолюбителям целесообразно ознакомиться с подобной конструкцией конвертера.

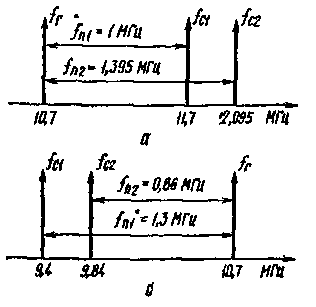

Рис. 29. Образование промежуточных частот:

а — в диапазоне 25 м, б — в диапазоне 31 м

Как видно из принципиальной схемы, входной контур конвертера образован катушкой индуктивности L1 и одним из конденсаторов С2 или СЗ и связан с антенной через конденсатор С1. В зарубежном журнале, где была опубликована эта схема, автор рекомендовал включить во входной контур конденсатор переменной емкости 5 — 220 пФ. Однако при использовании конвертера в автомашине «Москвич» с карманными двухдиапазон-ными приемниками более удобным оказалось применение двух постоянных конденса-горов, с помощью которых контур настраивается на середину соответствующего диапазона.

Преобразователь частоты конвертера выполнен по совмещенной схеме на транзисторе Т1. Режим работы транзистора обеспечен резисторами R1 — R3. Нагрузкой коллекторной цепи транзистора по промежуточной частоте является дроссель Др1. Напряжение промежуточной частоты (точнее — спектра промежуточных частот) поступает на вход приемника, работающего в СВ диапазоне.

Рассмотрим, как осуществляется прием программ в диапазоне 25 м, где гетеродин конвертера генерирует колебания, частота которых (10,7 МГц) меньше частоты принимаемых сигналов. Как следует из рис. 29, а, при приеме на краю диапазона сигнала с частотой f_C1 = = 11,7 МГц промежуточная частота конвертера составит fm = l 1,7 — 10,7=1 МГц. Аналогично для сигнала с граничной частотой 12,095 МГц f_П2= 12,095-10,7 =1,395 МГц. Таким образом, поступающий на вход конвертера спектр сигналов с частотами 11,7 — 12,095 МГц преобразуется в спектр частот 1,0 — 1,395 МГц, расположенный в СВ диапазоне. Пргсм программ KB радиостанций осуществляют, перестраивая приемник в указанном диапазоне частот. Частоту принимаемой программы определяют по шкале приемника путем прибавления к отметкам шкалы значения 10,7 МГц.

В диацазоне 31 м частота колебаний гетеродина конвертера оказывается выше частот принимаемых сигналов (см. рис. 29, б). В этом случае спектр частот принимаемых сигналов (9,4 — 9,84 МГц) преобразуется в спектр частот 1_эЗ — 0,86 МГц, расположенный также в пределах СВ диапазона. Легко заметить, что при таком соотношении частот (f_n=fr-fc) более высокой частоте сигнала, принимаемого в диапазоне 31 м, соответствует меньшее значение промежуточной частоты конвертера. Поэтому в диапазоне 31 м для. определения частоты принимаемого сигнала следует из значения 10,7 МГц вычитать отметки шкалы приемника СВ диапазона.

При изготовлении этого конвертера катушку индуктивности L1 выполняют на стандартном полистироловом каркасе диаметром 8 мм от лампового промышленного приемника. Катушку Ы используют с сердечником диаметром 2,8 мм из феррита марки 100НН или 100ВЧ. Каркас со стороны прямоугольной части с впрессованными выводами отрезают, укорачивая до длины 20 мм, и вклеивают в отверстие монтажной платы. Катушка Ы содержит 16 витков провода ПЭЛШО 0,8, намотанных виток к витку с отводом от третьего витка.

Дроссель Др1 наматывают на кольцевом (типоразмера КЮХ6Х5) сердечнике из феррита марки 600НН. Дроссель содержит 300 витков провода ПЭВ-1 0,1. В качестве переключателя В1 использован микропереключатель от приемника «Микро», а выключатель В2 — самодельный В конвертере можно использовать малогабаритный кварцевый резонатор на 10,7 МГц, резисторы типа МЛТ-0,125, конденсаторы типов КТ-la, КЛС, а также транзисторы типов ГТ309, ГТ316 и др.

Конвертер монтируют на гетинаксовой плате размером 120X30X1 5 мм. На этой плате устанавливают также и держатель аккумулятора 7Д — 0,1. Гнездо Гн1 устанавливают на задней стенке корпуса конвертера, переключатель В1 — на боковой, а выключатель В2 — на передней лицевой стенке корпуса. Возможны и другие варианты конструктивного оформления конвертера.

Налаживание конвертера (рис. 28) начинают с проверки работоспособности гетеродина. Подбором сопротивления резистора R1 устанавливают, такой минимальный ток в цепи коллектора транзистора Т1, при котором имеют место устойчивые колебания. О наличии колебаний можно судить по изменению тока коллектора при обрыве цепи кварца. Проверить наличие колебаний гетеродина можнр также с помощью вспомогательного KB приемника.

Затем переключатель В1 устанавливают в положение «25 м» и конвертер подключают к антенному входу приемника, предварительно настроенного на среднее значение переменной промежуточной частоты (для диапазона 25 м оно соответствует f _пер =(f_n1+f_п2)/2 = (1 + 1,395)/2 = 1,2 МГц).

К гнезду Гн1 присоединяют выход СГ (ГСС) и на вход конвертера, на гнездо Гн1, с выхода СГ ДГСС) подают сигнал со средней частотой диапазона 25 м.

Уточнив настройку СГ (ГСС), регулировкой сердечника катушки L1 и подбором емкости конденсатора С2 (если в этом есть необходимость), контур L1C2 настраивают в резонанс по максимальной громкости сигнала на выходе приемника.

Более точно контур L1C2 можно настроить в резонанс при включенной штыревой антенне. Для этого к выходному разъему «1В» СГ (ГСС) подключают отрезок провода, который выполняет функцию передающей антенны. Настройку входного контура повторяют, принимая сигнал СГ (ГСС) на штыревую антенну конвертера.

Аналогично производят настройку конвертера и в диапазоне 31 м (здесь f_пер = 1,08 МГц, f_cp=9,62 МГц). При этом настройку входного контура L1C3 производят только подбором емкости конденсатора СЗ. Сердечник катушки L1 трогать нельзя во избежание расстройки входного контура в диапазоне 25»м.

Для удобства работы с конвертером на шкале СВ приемника целесообразно нанести отметки, соответствующие средним значениям промежуточных частот в диапазонах 25 и 31 м.

В заключение отметим, что благодаря хорошей экра-ниррвке автомобильного приемника и экранирующему действию корпуса автомобиля, помех от СВ радиостанций на конвертер не наблюдалось.

Конвертер на интегральной микросхеме

Конвертер, принципиальная схема которого приведена на рис. 30, предназначен для приема сигналов KB радиостанций, работающих в диапазонах 25 м (11,7 — 12,1 МГц), 31 м (9,5 — 9,85 МГц), 49 м (5,9 — 6,2 МГц) и 75 м (3,95 — 4,75 МГц). Собран конвертер на базе гибридной интегральной микросхемы К237ХК1 (К2ЖА371), предназначенной для использования в каскадах усилителей высокой частоты (УВЧ), смесителей и гетеродинов. Подобные микросхемы находят широкое применение в промышленных радиоприемниках «Украина-201», «Меридиан-202», «А-271» и других.

При работе конвертера совместно с супергетеродинным приемником 3-го класса, имеющим средневолновой диапазон, чувствительность такого приемного устройства не хуже 0,15 мВ/м, избирательность по зеркальному каналу — 20 дБ. Питание конвертера осуществляется от батареи «Крона» или аккумулятора ТД-0,1. Потребляемый той около 11 мА.

Особенностью конвертера является возможность приема KB радиостанций в четырех диапазонах при одной фиксированной частоте гетеродина. Для этого используется как основная частота гетеродина 5,3 МГц, так и его вторая гармоника 10,6 МГц. Легко заметить, что в этом случае на одних диапазонах частота гетеродина оказывается выше частот принимаемых радиостанци-й, на других — ниже. Разностные, или промежуточные, частоты на выходе конвертера получаются в диапазоне СВ. Эти сигналы подаются на вход СВ приемника, с помощью которого и настраиваются на нужную радиостанцию [15].

Поясним, какие промежуточные частоты образуются в конвертере на отдельных диапазонах. В диапазоне 49 м (5,9 — 6,2 МГц) гетеродин работает на основной частоте 5,3 МГц. Поэтому промежуточная частота будет изменяться от f_п1=f_c1 — f_г=5,9-5,3=0,6 МГц до f_nz=fc2 — f_r=6,2 — 5,3=0,9 МГц. При этом f_r<f_c1 и f_r<f_c2.

В диапазоне 75 м (3,95 — 4,75 МГц) гетеродин работает на частоте выше частоты принимаемого сигнала. Здесь также легко определить, что промежуточная частота (ПЧ) будет изменяться от f_n3 = f_r — f_сз = 5,3 — 3,95= 1,35 МГц до fn₄=fr-fc4=5,3-4,75=0,55 МГц.

Для приема радиостанций в диапазонах 25 м (11,7 — 12,1 МГц) и 31 м (9,5 — 9,85 МГц) используется вторая гармоника гетеродина 10,6 Д1Гц. Цо приведенным выше формулам получается, что в первом случае (25 м) ПЧ будет изменяться от 1,1 до 1,5 МГц, а во втором (31 м) — от 1,1 до 0,75 МГц.

Как видно из рис. 30, на котором показано присоединение всех внешних радиоэлементов к микросхеме и представление самой микросхемы в виде дискретных элементов, на входе конвертера включен одиночный колебательный контур, образованный катушкой индуктивности Ы магнитной антенны МА1, подстроечным конденсатором С1 и группой конденсаторов С12, С13; С14, С15 или С16, С17, подключаемых параллельно контуру ЫС1 переключателем В1 на диапазонах 31, 49 и 75 м. С помощью катушки связи L2 через разделительный конденсатор С2 сигнал поступает на вход апериодического УВЧ, представляющего собой каскад на транзисторе Т1 (вывод 1) по схеме с общим эмиттером. Нагрузка усилителя комплексная. Она включена в коллекторную цепь (вывод 14) и состоит из резисторов Rl R1', соединенных параллельно, и дросселя Др1. Усиленное напряжение сигнала с выхода УВЧ (вывод 14) через разделительный конденсатор С5 поступает на вход балансного смесителя (вывод 11) на транзисторах Т2, Т6. Резисторы R3, R9, включенные между эмиттерами, служат для повышения температурной стабилизации транзисторов. Введенная таким образом отрицательная обратная связь увеличивает входное сопротив-ление и улучшает стабильность работы смесителя, уменьшая разброс характеристик плеч последнего.

Нагрузка балансного смесителя включена в коллекторные цепи (выводы 10, 12) транзисторов Т2, Т6 и представляет собой симметричный широкополосный колеба-тельный контур L4C4, настроенный на ПЧ, равную 1,1 МГц.

Гетеродин микросхемы (транзисторы Т4, То) эквивалентен каскаду с отрицательным сопротивлением. Колебательный контур L3C11 определяет частоту гетеродина (5,3 МГц). Гетеродинный каскад охвачен двумя петлями обратной связи: коллектор Т5, база — эмиттер Т4, резисторы R4, R7, эмиттер Т5; эмиттер Т4, резистор R6, база Т5. Первая петля обратной связи — положительная, вторая — — отрицательная. С помощью транзистора Т4 напряжение гетеродина вводится в цепь эмиттеров транзисторов Т2, Т6 (через резисторы R3, R9), Транзистор ТЗ служит для стабилизации напряжения гетеродина на контуре L3C1L

В результате нелинейных процессов, происходящих б смесителе, на контуре L4C4 выделяется напряжение ПЧ (или спектра промежуточных частот). Это напряжение с помощью катушки L5, индуктивно связанной с контуром L4C4, через конденсатор С7 поступает на вход СВ приемника.

Йри хорошей симметрии балансный смеситель надежно подавляет напряжение гетеродина на выходе конвертера, что способствует снижению уровня помех при приеме радиостанций. Поэтому балансные схемы смесителей находят широкое применение в современных радиоприемных устройствах.

Цепочки R2'C3, R3'C8 выполняют функции развязывающихся фильтров.

В конвертере применены конденсаторы КПК-М (С1, С13, С15, С17), КТ-1 (СП, С12, С14, С16) и КМ (остальные), переключатель диапазонов В1 — малогабаритный на четыре положения и одно направление, выключатель В2 — от переменного резистора СПЗ-Зв дроссель Др1 — фабричный, типа Д-0,1 на 50 мкГн. Резисторы УЛМ-0,125.

Таблица 4

Катушки L1 и L2 намотаны на картонной гильзе, жестко закрепленной на ферритовом стержне М150ВЧ диаметром 8 и длиной 125 мм. L1 содержит 11 витков  (7 мкГн), L2 — 1 виток провода ПЭВ-1 0,59. Катушки L4, L5 содержат соответственно 40+40 и 300 витков провода ПЭВ-1 0,1, намотанных внавал на каркасе от катушки длинноволнового контура гетеродина приемника «Селга». Предварительно у каркаса удаляют перегородки. Самодельный каркас можно изготовить из полистирола. Диаметр его 6,5, высота 20 мм. Сначала на каркас наматывают катушку L4, а поверх нее — L5. Изготовленная таким образом катушка L4 обладает малой добротностью, и, соответственно, контур L4C4 имеет широкую полосу пропускания.

Катушку гетеродина L3 наматывают на полистироловом каркасе диаметром 6 и длиной 14 мм. Она содержит 18+18 витков провода ПЭВ-10,18 (индуктивность 8 мкГн). Для настройки контуров ПЧ и гетеродина катушки L4, L5 и L3 имеют ферритовые сердечники типа M600HH-2-CC2,8Xl2 и М100НН-3-СС2,8х12 соответственно.

Конструктивное оформление такого конвертера с применением кварца вместо колебательного контура гетеродина приведено в [15]. Конвертер, выполненный по рассматриваемой схеме (см. рис. 30), можно встроить в корпус переносного приемника «Гиала», «Хазар» или «Альпинист». В этом случае в качестве нагрузки смесителя целесообразно использовать средневолновой контур самого приемника. Катушку L4, которая в этом случае будет выполнять функции катушки связи, наматывают проводом ПЭШО 0,12 на картонной гильзе, надетой на ферритовый сердечник магнитной антенны приемника. Она содержит 10+10 витков.

Налаживание конвертера начинают с проверки правильности подсоединения внешних радиоэлементов к микросхеме и напряжений на ее выводах (табл. 4).

Затем, используя гетеродинный волномер, широкодиапазонный приемник или генератор стандартных сигналов и детекторное устройство, по общепринятой методике определяют работоспособность гетеродина и его частоту колебаний. Если эта частота отличается от 5,3 МГц, подстроечным сердечником катушки L3 или же, в случае необходимости, то и подбором емкости конденсатора СИ добиваются требуемой частоты.

В дальнейшем пользуются сигнал-генератором (СГ), а еще лучше генератором стандартных сигналов (ГСС), на котором устанавливают частоту, равную 1,1 МГц, и глубину модуляции ВЧ колебаний около 30 %. Сначала выход СГ подключают ко входу приемника, подготовлен-ного для работы в диапазоне СВ, и по наибольшей громкости настраивают приемник на частоту 1,1 МГц.

Следующим этапом налаживания является настройка контура смесителя L4C4 на частоту 1,1 МГц. Для этого устанавливают наибольшую громкость приемника и его антенный вход подсоединяют к выходу конвертера, включенного для работы в диапазоне 25 м. На вход конвертера от СГ (с помощью витка провода, расположенного вблизи сердечника магнитной антенны Ан1) подают сигнал с частотой 11,7 МГц. Уточняя настройку СГ и увеличивая его выходное напряжение, добиваются, чтобы этот сигнал был принят. Уменьшая выходное Напряжение от СГ до получения минимальной громкости на выходе приемника, вращают сердечник катушек индуктивности L4, L5, добиваясь настройки контура смесителя L4C4 на частоту 1,1 МГц (по максимуму громкости).

Затем переходят к настройке входных контуров, при которой на вспомогательной (или основной) шкале приемника отмечают средние частоты отдельных KB диапазонов. Вначале от СГ подают сигнал на вход конвертера со средней частотой диапазона 25 м, равной 11,9 МГц, и настраивают приемник на промежуточную частоту 1,3 МГц (f_n.cp.25=f_c.cp.i-f₁=ll,9-10,6=l,3 МГц).

Приняв сигнал, подстроечным конденсатором С1 добиваются наибольшей громкости на выходе приемника. В этом положении указателя настройки приемника на вспомогательной шкале делают отметку «25 м». Таким же образом, но не трогая подстроечного конденсатора С1, можно отметить и точки на шкале, соответствующие крайним частотам диапазона 25 м (11,7 — 12,1 МГц).

Далее переключатель диапазонов В1 устанавливают в положение «31 м» и от СГ на вход конвертера подают сигнал со средней частотой этого диапазона (f_c.cp2=9,7 МГц). Так как при приеме сигнала с этой частотой образуется ПЧ fn.cp.31=0,9 МГц (f_n.cp31=f_г — f_{с cр2}=10,6 — — 9,7=0,9 МГц), то приемник настраивают на 0,9 МГц. Приняв сигнал от СГ, по максимальной громкости на выходе приемника подстроечным конденсатором С13 настраивают входной контур. Одновременно на вспомогательной шкале приемника отмечают среднюю частоту диапазона 31 м.

Настройку входного контура и отметки на шкале в диапазонах 49 и 75 м делают аналогичным образом. Средние частоты в этих диапазонах соответственно fc.cp.s=6 МГц и f_c.cp.4=4,4 МГц, входной контур настраивают подстроечными конденсаторами С15 и СП. Если нужно, на шкале приемника отмечают и границы указанных диапазонов, настраивая приемник на 0,7 и 0,9 МГц.

Если нагрузкой смесителя является средневблновый входной контур приемника, подбирают наименьшую емкость конденсатора С4 (30 — 100 пФ) и такое расстояние между катушкой L4 и катушкой СВ контура приемника, при которых конвертер не возбуждается.

Как указывалось в начале данного раздела, помехоустойчивость показанного здесь конвертера от средневолновых радиостанций на отдельных участках KB диапазонов весьма мала. Улучшить положение можно соответствующим ориентированием магнитной антенны приемника. Полное устранение помех от СВ радиостанций возможно только при переделке входной части приемника, при которой дополнительным переключателем отключается входной контур магнитной антенны СВ с катушкой связи, а вместо них включается эквивалентный контур с катушкой связи, размещенный в экране. Если выход конвертера и антенный вход приемника хорошо экранированы, помех от СВ радиостанций не наблюдается.

При работе приемника без конвертера все цепи должны восстанавливаться переключателем. Подобную переделку можно рекомендовать только опытным радиолюбителям.

Трехдиапазонный конвертер с электронной настройкой

До недавнего времени в бытовых вещательных приемниках и конвертерах использовались лишь механические устройства перестройки в диапазонах принимаемых радиостанций: блоки конденсаторов переменной .емкости либо агрегаты переменной индуктивности (ферроварио-метры). Эти устройства, однако, имеют такие существенные недостатки, как большие габариты, пониженная устойчивость к механическим воздействиям и др.

В то же время разработка и освоение промышленностью специальных диодов, называемых варикапами, емкость которых определяется величиной,приложенного к ним напряжения, позволили придать радиоприемным устройствам новое качество, выражающееся в использовании электронных систем перестройки частоты.

Малые габариты элементов настройки, легкость сочетания плавной настройки с фиксированной, отсутствие механической связи между элементами, перестраивающими отдельные контуры, и другие достоинства электронных систем перестройки частоты обусловили их широкое использование в различного рода промышленной и любительской аппаратуре [14].

Конвертер, описание которого приведено ниже, отличается использованием электронной настройки. Он предназначен для работы совместно с супергетеродинным приемником, имеющим СВ диапазон. Промежуточная частота конвертера — 1,5 МГц; на эту частоту настраивают приемник. Настройка на принимаемую KB программу осуществляется перестройкой гетеродина и входного контура конвертера с помощью переменного резистора.

Конвертер рассчитан на прием сигналов.KB радиостанций, работающих в диапазонах 25, 31 и 41 м. Чувствительность конвертера при работе его с приемником «Селга» не хуже 50 мкВ.

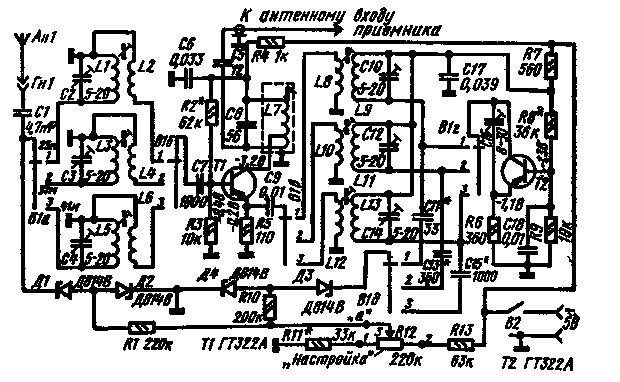

Основными узлами этого конвертера (рис. 31) являются смеситель и гетеродин. Принятый антенной конвертера сигнал через гнездо Гн1 и конденсатор связи С1 поступает на один из колебательных контуров L1С2Д1Д2; LЗСЗД1Д2 или L5С4Д1Д2. Включение того или иного входного контура в цепь антенны производится секцией В1а переключателя В1. Диоды Д1 и Д2 выполняют в колебательных контурах функции переменного конденсатора. Изменение их емкости осуществляется управляющим напряжением, которое снимается с движка переменного резистора R12 и через развязывающий резистор R1 подается на диоды Д1, Д2.

По переменному току диоды Д1, Д2 включены последовательно и встречно, а по постоянному току — параллельно. Благодаря такому включению диодов улучшается добротность любого из контуров.

В зависимости от положения секции В1а переключателя В1 напряжение принятого сигнала поступает на базу транзистора 77 с катушки связи L2, L4 или L6. Режим~ работы транзистора Т1 обеспечивается резисторами R2, R3 и R5.

Гетеродин конвертера собран по схеме с емкостной обратной связью на транзисторе Т2. Колебательный контур L9С10С11ДЗД4 (в диапазоне 25 м), Ы1С12С13ДЗД4 (в диапазоне 31 м) или ЫЗС14С15ДЗД4 (в диапазоне 41 м) включается в цепь коллектора транзистора Т2 секциями В1г и Bid переключателя В1. Управляющее напряжение на диод Д4 поступает с переменного резистора R12 через развязывающий резистор R10. Отметим, что в контуре гетеродина управляющее напряжение на диод ДЗ не подается.

Напряжение гетеродина с катушки связи L8, L10 или L12 поступает в цепь эмиттера транзистора 77.

В результате преобразования частоты на контуре L7C8 в коллекторной цепи транзистора Т1 выделяется напряжение промежуточной частоты 1,5 МГц. Это напряжение через конденсатор С5 подается на антенный вход приемника, настроенного на эту частоту.

В конвертере применены конденсаторы типов КЛС, КТ-1, КПК-МП (С2 — С4, CIO, C12_t C14, С1б) и резисторы типа МЛТ-0,125.

Для обеспечения сравнительно равномерной шкалы настройки в конвертере можно применить любой переменный резистор с функциональной зависимостью сопротивления типа «В».

В смесителе и гетеродине мог«ут успешно работать транзисторы типов ГТ309В, П403, П422 и другие. В качестве варикапов использованы стабилитроны типа Д814В. Перед установкой стабилитроны необходимо отобрать по минимальному разбросу емкости при управляющих напряжениях — 4 и — 0,5 В. Такой отбор производят в устройстве, схема которого приведена на рис. 41.

После определения емкости стабилитронов из партии 8 — 10 штук отбирают 4 с наиболее близкими значениями емкостей. Опыт показывает, что такой метод подбора стабилитронов для использования их в качестве варикапов в радиоприемных устройствах вполне себя оправдал. Катушки входных контуров LI — L6 и контуров гетеродина L8 — L13 попарно намотаны на цилиндрических полистироловых каркасах диаметром 6 мм и высотой 25 мм. В каркасах выполняют резьбовые отверстия для подстройки под подстроечники от сердечника СБ-9а. Катушки связи этих контуров располагают на бумажных гильзах на расстоянии 2 — 4 мм от соответствующих катушек индуктивности.

Катушки L1 — L6 и L8 — L13 выполняют проводом ПЭВ-1 в соответствии с данными табл. 5.

Катушку индуктивности L7 выполняют проводом ЛЭ 5X0,06 на трехсекционном каркасе и помещают в чашки диаметром 9,6 мм из феррита марки 600НН. Эта катушка содержит 96 витков с отводом от 30-го витка, считая ют нижнего (рис. 31) вывода.

В качестве источника питания конвертера можно использовать батарею «Крона». В этом случае, однако, конвертер следует дополнить параметрическим транзисторным стабилизатором, обеспечивающим, на выходе стабилизированное напряжение 5В.

Переключатель диапазонов В1 использован малогабаритный от приемника «Спорт-2», а в качестве выключателя В2 — тумблер типа МТ-1.

Таблица 5

Намоточные данные катушек индуктивности

Описанный конвертер смонтирован на двух платах, одна из которых печатная. На плате, выполненной из гетинакса толщиной 1,2 мм, размещают катушки индуктивности L1 — L6, L8 — L13, а также подстроечные конденсаторы С2 — С4, C10 — С15 и переключатель В1. Монтаж на этой плате объемный. На печатной плате смонтированы остальные детали, кроме переменного резистора R12 и тумблера В2. Расположение деталей на печатной плате показано на рис. 32. Конструктивно конвертер можно оформить в корпусе от приемника «Селга».

Налаживание, конвертера после проверки монтажа начинают с установки режимов работы транзисторов Т1 и Т2. Подбором сопротивлений резисторов R2 и R8 напряжения на выводах транзисторов Т1 и Т2 устанавливают в соответствии со значениями, указанными на схеме рис. 31. Затем с помощью высокоомного вольтметра измеряют напряжение на движке переменного резистора R12 при установке его в крайние положения. При регулировке резистора R12 это напряжение должно изменяться в пределах от — 0,5 до — 4В. При необходимости для этого подбирают сопротивления резисторов R11 KR13.

Работоспособность гетеродина проверяют по общепринятой методике при установке движка переменного резистора R12 в крайние положения на каждом из диапазонов. Если генерация на одном из диапазонов отсутствует, увеличивают емкость конденсатора С16 и подбором сопротивления резистора R8 более тщательно устанавливают силу тока коллектора транзистора Т2. Необходимо отметить, что для отдельных экземпляров стабилитронов ДЗ и Д4 оптимальный режим работы транзистора Т2 может отличаться от указанного на схеме рис. 31.

Если радиолюбитель располагает высокочастотным вольтметром, то величину связи между катушками индуктивности L8, L10 и L12 и соответствующими контурными катушками L9, L11, L13 подбирают такой, чтобы напряжение гетеродина на эмиттере транзистора Т1 составляло 120 — 180 мВ.

Затем включают приемник, с которым будет работать конвертер, и на частотах 1400 — 1600 кГц СВ диапазона находят участок, не занятый радиостанциями. На шкале приемника наносят отметку, соответствующую положению указателя настройки. После этого с помощью СГ (ГСС) определяют частоту настройки приемника: это значение (например, 1500 кГц) будет являться промежуточной частотой конвертера.

Для настройки контура L7C8 на промежуточную частоту на базу транзистора Т1 через конденсатор 0,05 — 0,1 мкФ подают сигнал частотой 1500 кГц с выхода СГ (ГСС). Выход конвертера подключают к антенному входу приемника. Регулировкой сердечника катушки L7 контур L7C8 настраивают в резонанс по максимальной громкости сигнала на выходе приемника.

Далее производят укладку частоты гетеродина и сопряжение входных контуров и контуров гетеродина. Ниже описан порядок настройки конвертера в диапазоне 25 м (11,7 — 12 МГц).

Рис. 32. Монтажная плата:

a - расположение деталей на печатной плате; б — рисунок печатного монтажа

На вход конвертера от СГ (ГСС) подают сигнал частотой 11,7 МГц. Регулировкой резистора R12 устанавливают управляющее напряжение в точке «а» равным -т-0,6 В и вращением сердечника катушки индуктивности L9 добиваются наибольшей громкости на выходе приемника. Затем резистором R12 напряжение в точке «а» схемы устанавливают равным — 3,9 В, и с помощью СГ (ГСС) определяют частоту настройки конвертера. Если измеренное значение частоты превышает 12 МГц, то емкость конденсатора С10 увеличивают, если же частота меньше 12 МГц, емкость конденсатора С10 уменьшают: в любом случае после изменения емкости конденсатора СЮ настройку следует повторить.

Иногда при максимальной емкости конденсатора СЮ конвертер перекрывает диапазон частот, превышающий требуемый (300 кГц). В этом случае следует подобрать емкость конденсатора СП. В результате проведенной настройки при правильной укладке частоты гетеродина крайним положениям движка резистора R12 должны соответствовать частоты настройки гетеродина 11,6 и 12,1 МГц.

Для сопряжения входных контуров с контурами гетеродина на вход конвертера от СГ (ГСС) подают сигнал частотой 11,7 МГц и регулировкой резистора R12 конвертер настраивают на эту частоту. Вращением сердечника катушки индуктивности L1 следует добиться наибольшей громкости на выходе приемника. Закончив сопряжение контуров на нижней граничной частоте диапазона, на выходе С Г (ГСС) устанавливают частоту 12 МГц и на эту частоту настраивают конвертер. Регулировкой под-строечного конденсатора С2 настраивают входной контур конвертера по максимальной громкости на выходе приемника: Следует иметь в виду, что сопряжение контуров на верхней граничной частоте приводит к нарушению сопряжения на нижней частоте диапазона. Поэтому операции по сопряжению контуров необходимо повторить несколько раз, пока регулировка сердечника катушки L1 или ротора конденсатора С2 (на частотах 11,7 и 12 МГц соответственно) в ту или иную сторону от найденных оптимальных положений не будут приводить к уменьшению громкости на выходе приемника.

Аналогичные операции по настройке конвертера производят и в диапазонах 31 м (9,5 — 9,8 МГц) и 41 м (7,1 — 7,3 МГц). Поскольку полоса пропускания входных контуров конвертера достаточно широка и соизмерима с шириной соответствующих диапазонов, выполнение настройки не вызывает каких-либо затруднений.
